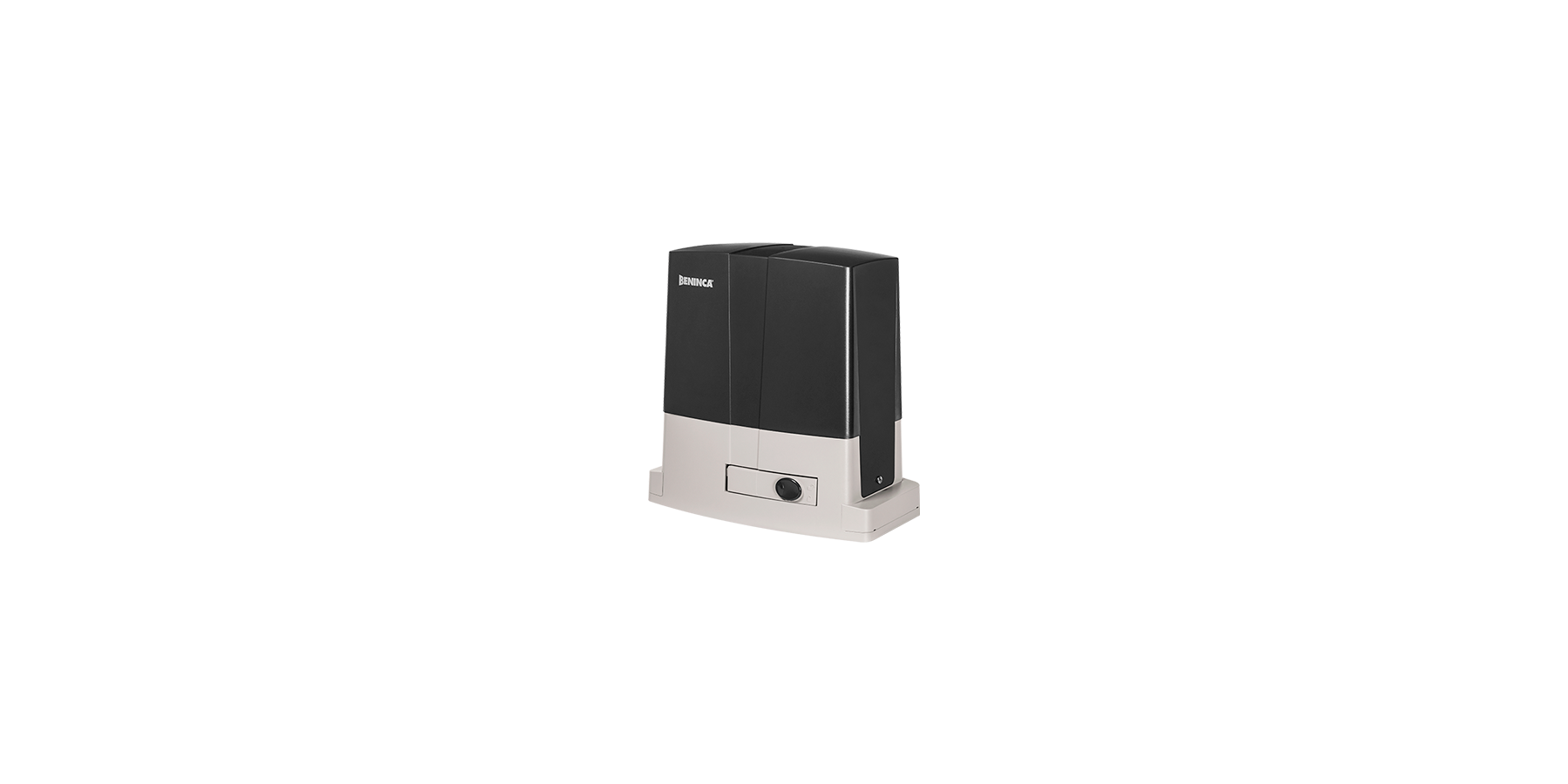

Antrieb BULL624ESA
Gewerbliche Nutzung
24 Vdc
Bis zu 600 kg
Integriertes Gerät, das höchste Präzision während der Bedienphasen des Antriebs gewährleistet
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Empfänger 433,92 Mhz mit exklusivem Advanced Rolling Code (ARC)
64 speicherbare Sender innerhalb des Empfängers
BULL624ESA
24 Vdc | Intensivbetrieb

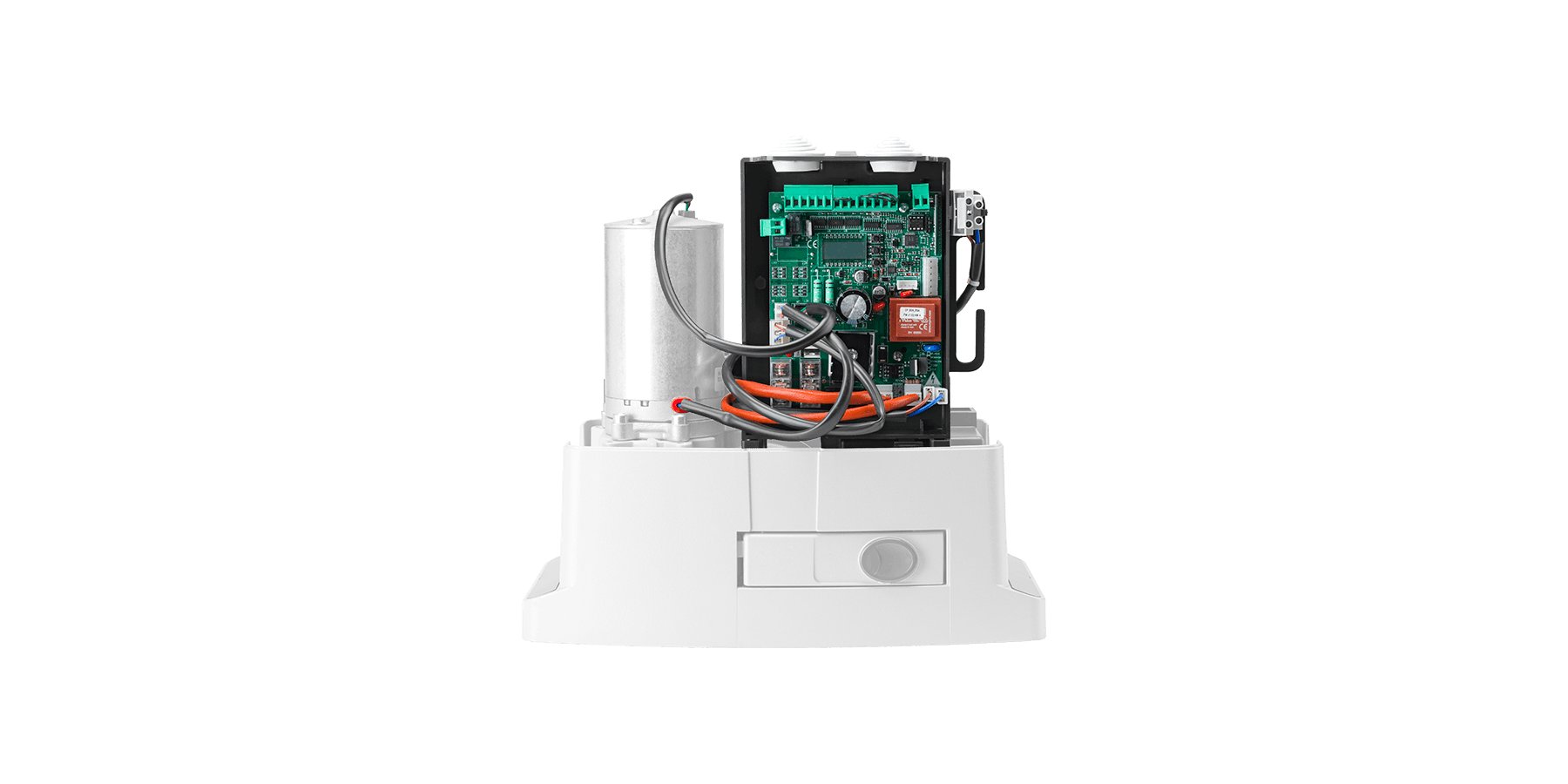

24 Vdc Antrieb zur intensiven Nutzung mit integrierter Steuerung und Encoder | Energie sparendes ESA-SYSTEM | Der Encoder bietet höchste Sicherheit und Präzision bei der Torbewegung | STC System ermöglicht die Verwaltung der Abgabe des Drehmoments je nach Position des Tores, wodurch maximale Sicherheit garantiert ist | Quetschschutz mit Kraftabschaltung | Auch für den Betrieb ohne Netzversorgung mit Batterien vorgesehen | Entriegelungshebel aus Metall
Installationsschablone inbegriffen. Ausmaße 325x100x5 mm, Abstand Motorbefestigung 300x75 mm mm, n°4 Bohrungen Ø 9 mm
|
1x |
BULL624ESA 24 Vdc Antrieb zur intensiven Nutzung mit integrierter Steuerung und Encoder |
|
1x |
PUPILLA.T In drei Positionen ausrichtbares Lichtschrankenpaar, Spannungsversorgung 14÷30 Vac/12÷30 Vdc | Die nahe Montage von 2 Paaren ist ohne Synchronisation möglich |
|
1x |
LAMPY Blinkleuchte 12÷255 Vac/dc mit integrierter Antenne |
|
1x |
TO.GO2VA Handsender mit 2 Kanälen, 433,92 MHz, mit Advanced Rolling Code und Rolling Code |
| Netzspeisung | 230 Vac (50-60Hz) |
| Versorgungsspannung Motor | 24 Vdc |
| Max. Stromaufnahme | 0,5 A |
| Max. Schubkraft | 857 N |
| Öffnungsgeschwindigkeit | 5,8 ÷ 9,75 m/min |
| ED | Intensivbetrieb |
| Schutzklasse | IP44 |
| Integrierte Steuerung | |
| Integrierter Empfänger | |
| Encoder | |
| Virtuellem Encoder | |
| Magnetendschalter | |
| Ritzel für Zahnstange | M4 Z14 |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | FETT |
| Max. Torgewicht | 600 kg |
| Gewicht | 11,7 kg |
| Stückzahl je Palette | 40 |
| Gewicht des Sets | 12,4 kg |
| Anzahl Sets je Palette | 40 |
CP.B24ESA
ANWENDUNG
1 Antrieb für Schiebetore Serie BULL424ESA und BULL624ESA
VERSORGUNG DER STEUERUNG
230 Vac – 50/60 Hz
VERSORGUNG DES MOTORS
24 Vdc
HAUPTFUNKTIONEN
Integriertes LCD-Display | Integrierter Funkempfänger 433,92 MHz 64 Codes und ARC-Funkcodierung | Integrierte ESA SYSTEM Vorrichtung für Energieeinsparung | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch und für Totmann-Funktion | Eingänge für Motor Endschalter | Separate Eingänge für Lichtschrankenaktivierung beim Öffnen-Schließen und Lichtschrankenaktivierung nur beim Schließen | Eingang für Gehtür, Schrittbetrieb und Stopp | Eingang für N.C. oder 8K2 Sicherheits-Kontaktleiste | Zwei Ausgänge konfigurierbar als Kontrollleuchte „Tor offen“, Hilfslicht, zweiten Funkkanal oder Bereichslicht | Lichtschrankentest | Autoset Betriebsparameter | Elektronische Einstellung des Drehmoments mit automatischer Berechnung für jeden Bewegungspunkt (STC SYSTEM) | Quetschschutz mit Kraftabschaltung und Encoderverwaltung | Einstellbare Verlangsamung | Möglichkeit der Parameterkonfiguration und der Handsendersverwaltung über das Advantouch-System | Anzahl der Bewegungen | Zugangspasswort für Programmierung | Wartungsmeldung
