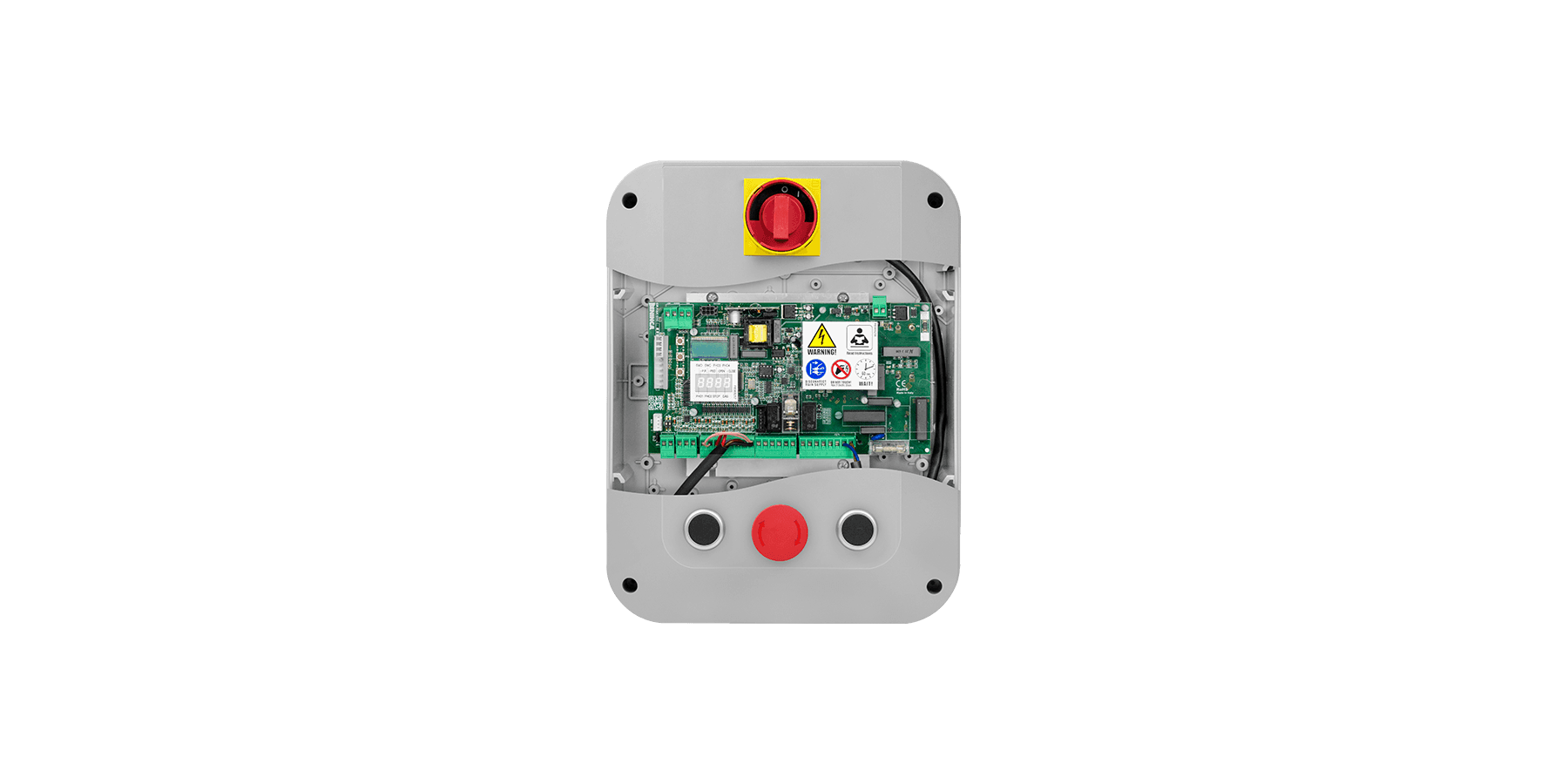

WAVE 230

Steuereinheit 230 Vac mit steckbarem Empfänger

230 Vac

Steuerung zur Verwaltung der Encoder-Vorrichtung für höchste Präzision während der Bedienphasen des Antriebs

Das Encodersignal wird von der Steuereinheit ausgehend von der Messung der Betriebsparameter des Elektromotors neu erzeugt. Es ist somit möglich, die Abbremsungen optimal zu steuern, den Bewegungsverlauf des Tors zu verfolgen und die Abgabe des Drehmoments je nach Torposition zu steuern, um maximale Sicherheit zu gewährleisten

Die Invertertechnik ermöglicht es, die Geschwindigkeit des Motors sowohl beim Beschleunigen als auch beim Abbremsen stufenlos einzustellen und sorgt für eine präzisere Regelung der Bewegungsphasen des Tors und einen höheren Quetschschutz

Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird

Funktion, die die Betriebsparameter automatisch anpasst, um die Installation und Prüfung des Systems zu vereinfachen

Möglichkeit, die Anzahl der Zyklen einzustellen, nach denen das Wartungsanforderungssignal an der Anlage ausgelöst wird

Ermöglicht die Eingabe eines Sicherheitscodes für die Programmierung der Steuerung, der den Zugriff auf die Menüs und die Änderung der Parameter verhindert

Kompatibilität mit dem Gerät Advantouch. Das System ermöglicht eine vereinfachte Verwaltung von Sendern und Empfängern und bietet die Möglichkeit, Listen durch einfaches und schnelles Löschen oder Speichern von Sendern zu verwalten

512 speicherbare Sender innerhalb des Empfängers

WAVE 230

ANWENDUNG

1 Antrieb für Sektionaltore und Rollläden Serie VN

VERSORGUNG DER STEUERUNG

100÷250 Vac – 50/60 Hz

VERSORGUNG DES MOTORS

230 Vac

HAUPTFUNKTIONEN

Integriertes LCD-Display | Funkempfänger 433.92MHz Modell ONE2.WI serienmäßig im Lieferumfang enthalten | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch oder mit Totmann-Funktion | Eingänge der Motor Endschalter | Vorbereitung für Anschluss eines Absolutencoders und Schnellverkabelung (Motoren VN “ESW”) | Autoset Funktionsparameter | Eingänge für Schrittbetrieb, Öffnen, Schließen, Gehtür, Stopp | Eingang für N.C. oder 8K2 Sicherheits-Kontaktleiste | Eingang für Sicherheitssensor | 2 konfigurierbare Eingänge für Lichtschrankenaktivierung beim Öffnen als auch Schließen oder nur beim Schließen | Ausgang für Kontrollleuchte „Tor offen“, Hilfslicht, Bereichslicht | Ausgang für Lichtschranktentest | Ausgang für zweiten Funkkanal | Elektronische Einstellung des Drehmoments mit automatischer Berechnung für jeden Bewegungspunkt (STC SYSTEM) | Quetschschutz mit Kraftabschaltung | Einstellbare Verlangsamung | Konfiguration der Parameter und Verwaltung der Handsender mit Advantouch-System möglich | Integrierter Inverter | Virtueller Encoder | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung

Versorgung der Steuerung 100÷250 Vac – 50/60 Hz
Versorgungsspannung Motor 230 Vac
Anzahl speicherbarer Codes 512
Encoder
Virtuellem Encoder
Invertertechnologie
STC-System
ARC Only
Kalibrierungssystem
Wartungshinweis
Passwort
Technisches Diagramm WAVE 230
Klemmenplan WAVE 230
