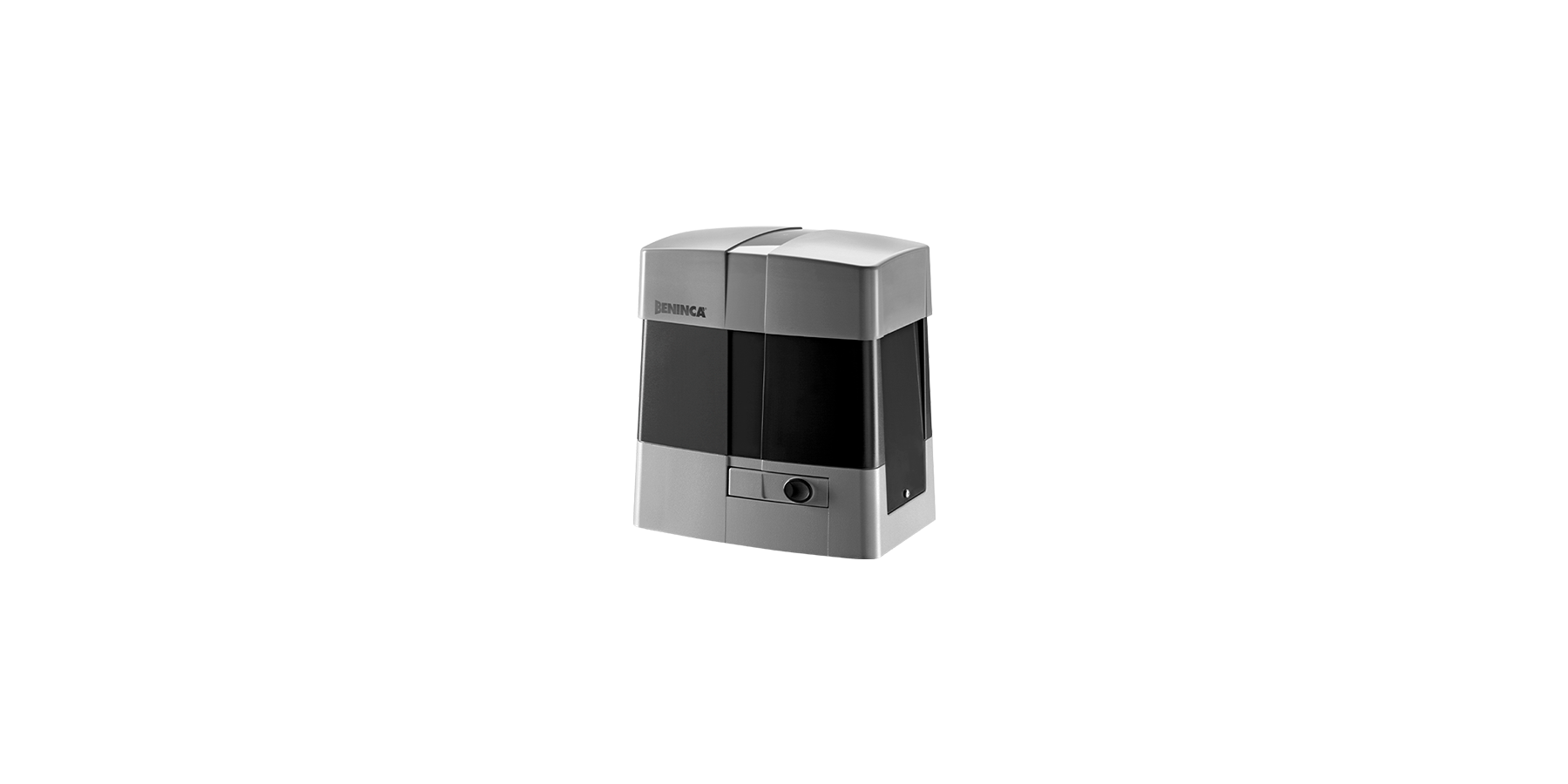

BULL1524

Motorreductor de 24 Vdc para uso intensivo con central incorporada y encoder virtual

Uso comunidad

24 Vdc

De hasta 1500 kg

Señal del codificador recreada por la unidad de control a partir de la medición de los parámetros de funcionamiento del motor eléctrico. Es posible gestionar de forma óptima las ralentizaciones, seguir la trayectoria de la puerta y suministrar el par en función de su posición para garantizar la máxima seguridad

Sistema inteligente de control de potencia que permite adquirir datos dinámicos mediante un cálculo puntual del par. STC System permite identificar los puntos críticos que pueda haber y regular el par en función de las mediciones y de las necesidades reales

Receptor de 433,92 MHz con codificación Advanced Rolling Code (ARC) exclusiva

2048 transmisores memorizables en el receptor

BULL1524

24 Vdc | uso intensivo

Motorreductor de 24 Vdc para uso intensivo con central incorporada y encoder virtual | Alimentador switching de 100÷250 Vac que permite reducir el consumo y aumenta la vida del actuador | Uso muy intensivo, ideal para comunidades | Sistema antiaplastamiento con detección amperimétrica | La central de mando permite calcular la posición del motor a partir del cálculo de la velocidad instantánea del movimiento (encoder virtual) | La presencia del encoder virtual permite gestionar de manera óptima las ralentizaciones, trazar el recorrido (STC System) y controlar la distribución del par motor en función de la posición de la puerta, lo que garantiza una seguridad máxima | Fácil y rápido de instalar gracias a la función de programación automática por transmisor que se puede activar desde la primera instalación | Posibilidad de funcionamiento en el modo de hojas contrapuestas mediante el accesorio SIS y sin corriente eléctrica mediante el accesorio de cargador de baterías integrado | Palanca de desbloqueo metálica

Placa de fundación con tirafondos incluida. Fijación en motor y en suelo, 269x106 mm, n.º 4 Ø 12 mm

Alimentación 100÷250 Vac (50/60 Hz)
Alimentación motor 24 Vdc
Consumo máximo de corriente 1,7 A
Empuje máximo 944 N
Velocidad de apertura 11,7 m/min
Ciclo de trabajo uso intensivo
Grado de protección IP44
Central incorporada
Receptor integrado
Encoder
Encoder virtual
Finales de carrera magneticos
Piñón para cremallera M4 Z18
Temperatura de funcionamiento -20°C /+50°C
Lubricación GRASA
Peso máximo de la puerta 1500 kg
Peso 15,9 kg
N. de motores por paleta 20

CP.B1524

APLICACIÓN

1 actuador para puerta corredera BULL1524

ALIMENTACIÓN CENTRAL

100÷250 Vac – 50/60 Hz

ALIMENTACIÓN MOTORES

24 Vdc

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 2048 códigos y codificación radio ARC | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entradas para final de carrera motor | Entradas para paso a paso, peatonal y paro | Entrada para fotocélula (PHOT O) programable activa tanto en apertura como en cierre o activa solo en cierre | Entrada para fotocélula (PHOT C) activa tanto en apertura como en cierre | Entrada para borde sensible de seguridad N.C. u 8K2 | Entrada paso a paso configurable como apertura | Entrada peatonal configurable como cierre | Dos salidas configurables como luz piloto de indicación puerta abierta, segundo canal radio del receptor incorporado, luz de servicio y prueba de fotocélulas | Preparación para funcionamiento de hojas contrapuestas mediante tarjeta de sincronización SIS (opcional) | Autoajuste de los parámetros de funcionamiento | Ajuste electrónico del par | Seguridad antiaplastamiento con detección amperimétrica | Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM) | Desaceleraciones regulables | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Encoder virtual | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento | Cargador de baterías integrado, compatible con baterías mod. DA.BT2/DA.BT6

Esquema Técnico BULL1524
