Motorreductor WOLF624
Uso comunidad
24 Vdc
De hasta 600 kg
Señal del codificador recreada por la unidad de control a partir de la medición de los parámetros de funcionamiento del motor eléctrico. Es posible gestionar de forma óptima las ralentizaciones, seguir la trayectoria de la puerta y suministrar el par en función de su posición para garantizar la máxima seguridad
Sistema inteligente de control de potencia que permite adquirir datos dinámicos mediante un cálculo puntual del par. STC System permite identificar los puntos críticos que pueda haber y regular el par en función de las mediciones y de las necesidades reales
Receptor de 433,92 MHz con codificación Advanced Rolling Code (ARC) exclusiva
Preparación para la conexión de accesorios X.BE (KNX) y Q.BE (MQTT)
Posibilidad de gestionar la central de mando a través de la aplicación BeUP y el accesorio pro.UP que, recreando el menú de la central, permite ajustar parámetros, lógicas, leer mensajes de error y actualizar el firmware. Es posible realizar la diagnóstica a distancia, comprobar el estado de la puerta y enviar mandos
64 transmisores memorizables en el receptor
Consumo en stand-by conforme a la normativa europea (UE) 2023/826

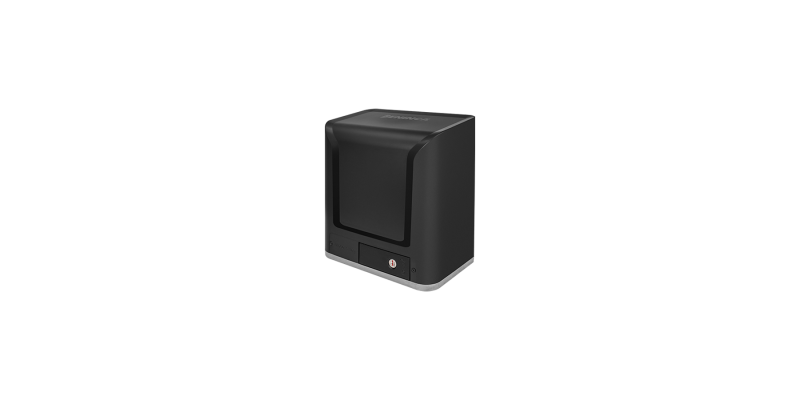

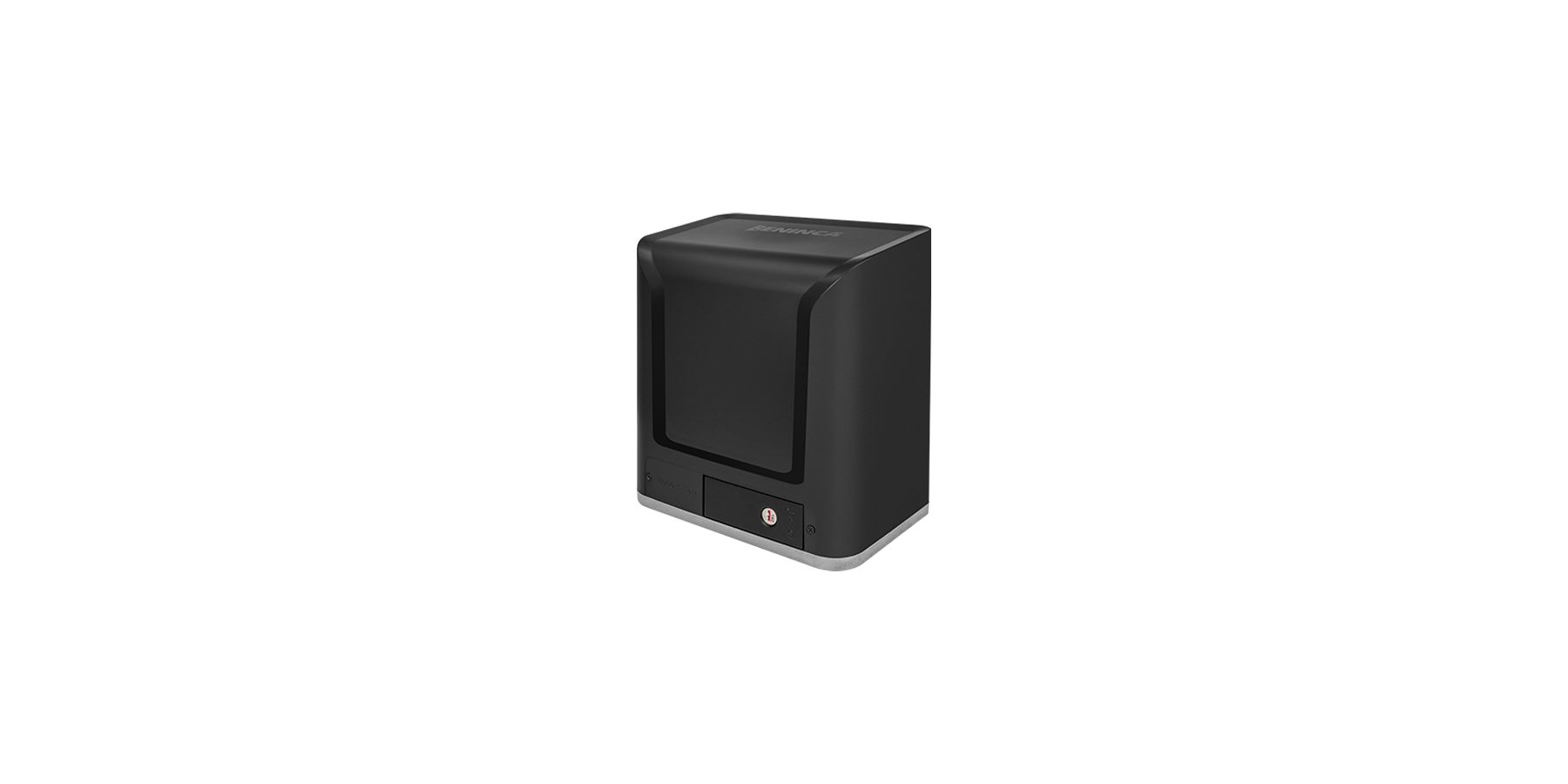

WOLF624
24 Vdc | uso intensivo

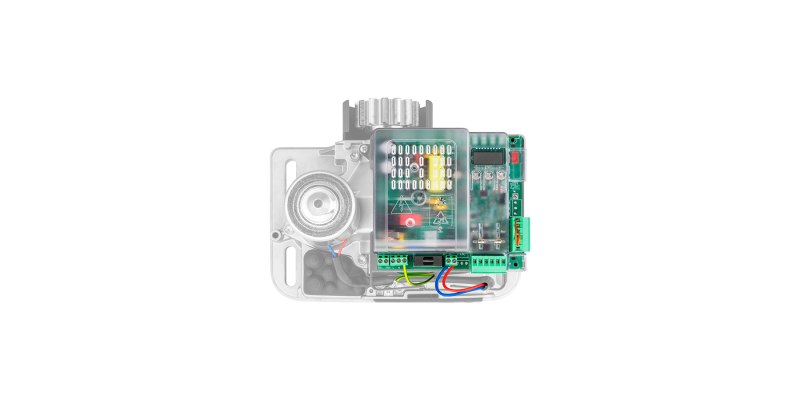

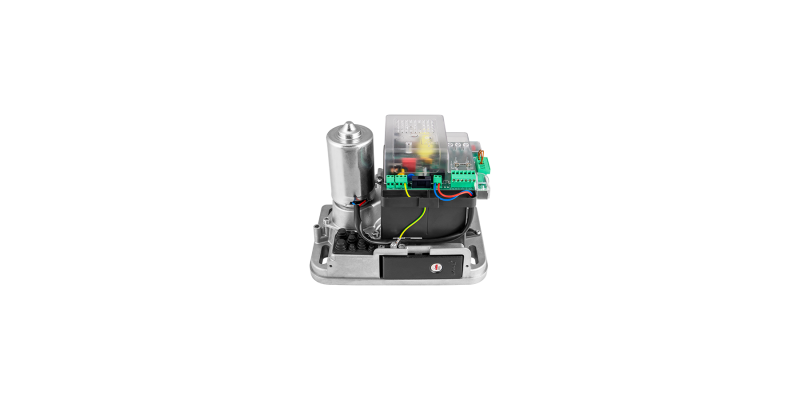

Motorreductor de 24 Vdc para uso intensivo con central incorporada y encoder virtual | Consumo en stand-by conforme a la normativa europea (UE) 2023/826 | Fuente de alimentación a conmutación de 230 Vac que permite reducir el consumo y aumenta la vida del actuador | Robusto y compacto (25x16 cm) con una altura del piñón de solo 82 mm, adecuado para cualquier tipo de instalación, incluso para sustituir sistemas existentes | La central de mando, que está situada en la parte superior del motor, facilita las operaciones de cableado| La presencia del encoder virtual permite gestionar de manera óptima las ralentizaciones, trazar el recorrido (STC System) y controlar la distribución del par motor en función de la posición de la puerta, lo que garantiza una seguridad máxima | Funcionamiento garantizado incluso sin corriente eléctrica mediante baterías perfectamente integrables en el motor | Sistema antiaplastamiento con detección amperimétrica | Preparado para la conexión de los accesorios X.BE (KNX), Q.BE (MQTT) y la interfaz PRO.UP | Equipado con finales de carrera magnéticos integrados
Plantilla de cimentación reforzada incluida. Medidas 256x160x2 mm, distancia entre ejes de fijación del motor 210x88 mm, 4 agujeros Ø 10,5 mm
|
1x |
WOLF624 Motorreductor de 24 Vdc para uso intensivo con central incorporada y encoder virtual |
|
1x |
PUPILLA.T Par de fotocélulas ajustables en tres posiciones, alimentación 14÷30 Vac / 12÷30 Vdc | Posibilidad de montaje cercano de 2 pares sin sincronización |
|
1x |
STAR Lámpara destellante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antena integrada |
|
2x |
TO.GO2VA Transmisor de 2 canales, 433,92 MHz, con codificación Advanced Rolling Code y Rolling Code |
| Uso | comunitario |
| Alimentación | 115 / 230 Vac (50-60Hz) |
| Alimentación motor | 24 Vdc |
| Consumo máximo de corriente | 3,2 / 1,7 A |
| Empuje máximo | 518 N |
| Velocidad de apertura | 14 m/min |
| Ciclo de trabajo | uso intensivo |
| Grado de protección | IP44 |
| Central incorporada | |
| Receptor integrado | |
| Encoder | |
| Encoder virtual | |
| Piñón para cremallera | M4 Z14 |
| Temperatura de funcionamiento | -20°C /+50°C |
| Lubricación | GRASA |
| Peso máximo de la puerta | 600 kg |
| Peso | 6,5 kg |
CP.W24-5IN
APLICACIÓN
1 actuador para puertas corredizas serie WOLF624
ALIMENTACIÓN CENTRAL
115 o 230 Vac (seleccionable) 50/60Hz
ALIMENTACIÓN MOTORES
24 Vdc / 9 A
FUNCIONES PRINCIPALES
Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos y codificación radio ARC | Bloque de terminales extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Las 5 entradas multifunción garantizan múltiples posibilidades de configuración para cada entrada cableada, por ejemplo: paso a paso, abrir, cerrar, stop, peatonal, fotocélula activa en apertura, fotocélula activa en cierre, borde sensible N.C | Salidas configurables para indicador luminoso de puerta abierta, segundo canal de radio, luz de cortesía, luz de zona, salida de prueba de accesorios, salida intermitente, alarma de puerta abierta, alarma de entradas NC | Salida para conexión de luz intermitente configurable como luz fija o intermitente | Autoset de los parámetros de funcionamiento | Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM) | Ajustes electrónicos separados de la velocidad de apertura y cierre | Seguridad antiaplastamiento con detección amperimétrica | Encoder virtual | Ralentizaciones regulables | ESA+ integrado para el ahorro energético | Preparado para la conexión de los accesorios X.BE (KNX) y Q.BE (MQTT) | Configuración, diagnóstico, actualización del firmware y gestión de los mandos a distancia a través de la aplicación BeUP, mediante el accesorio PRO.UP | Número de maniobras | Contraseña de acceso y programación | Aviso para mantenimiento | Preparada para conexión de cargador de baterías SW.CB (opcional) | Consumo en stand-by conforme a la normativa europea (UE) 2023/826
