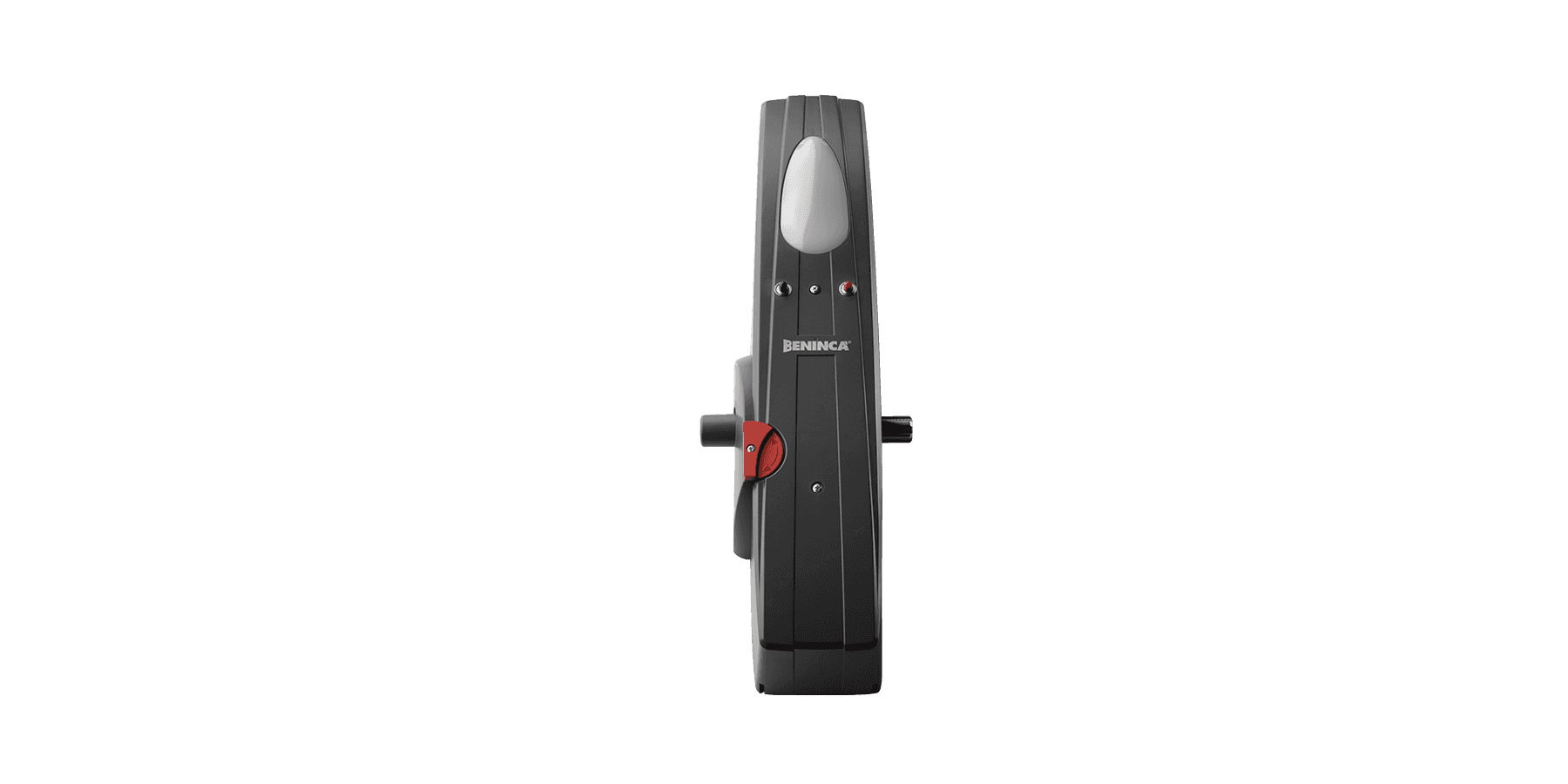

Motorreductor ZED24.SC

Motorreductor de 24 Vdc para uso intensivo
ZED24.SC | Automatismos para puertas de garaje e industriales | Automatismi Benincà
Descargar instrucciones

Uso residencial

Uso comunidad

Puertas basculantes con contrapesos

24 Vdc

De hasta 10 ㎡

ZED24.SC

24 Vdc | uso intensivo

Motorreductor de 24 Vdc para uso intensivo | Sistema antiaplastamiento con detección amperométrica | Luz de cortesía, finales de carrera y pulsadores de control incorporados

Alimentación 230 Vac (50-60Hz)
Alimentación motor 24 Vdc
Consumo máximo de corriente 8 A
Par 260 Nm
Tiempo de apertura 10" ÷ 15"
Ciclo de trabajo uso intensivo
Grado de protección IP40
Central incorporada
Receptor integrado
Encoder
Temperatura de funcionamiento -20°C /+50°C
Superficie máx. de la puerta 1 motor (2 motores) 10 ㎡ (14 ㎡)
Peso 7,9 kg
N. de motores por paleta 50

LOGICA24

APLICACIÓN

1 o 2 actuadores para puertas basculantes

ALIMENTACIÓN CENTRAL

230 Vac - 50/60 Hz

ALIMENTACIÓN MOTORES

24 Vdc / 80 W + 80 W

FUNCIONES PRINCIPALES

Ajuste de los parámetros y de las lógicas de funcionamiento mediante trimmer e interruptores DIP | Receptor radio incorporado 433,92 MHz 64 códigos y codificación radio ARC | Regletas de conexiones extraíbles | Lógica de funcionamiento automática y semiautomática | Entradas para final de carrera motor | Entradas para apertura, cierre, paro, paso a paso y fotocélula | Entrada para borde sensible de seguridad N.C. u 8K2 | Salida de luz indicadora de puerta abierta | Salida para luz de cortesía 24 Vac/dc | Salida para lámpara destellante | Ajuste electrónico del par motor | Seguridad antiaplastamiento con detección amperimétrica | Desaceleraciones fijas | Posibilidad de gestionar mandos a distancia memorizados en receptor integrado con sistema Advantouch

Esquema Técnico ZED24.SC
Esquema de los bornes ZED24.SC
