Motorreductor BULL20 HE.S

Motorreductor de 230 Vac para uso intensivo con finales de carrera magnéticos, central incorporada y encoder

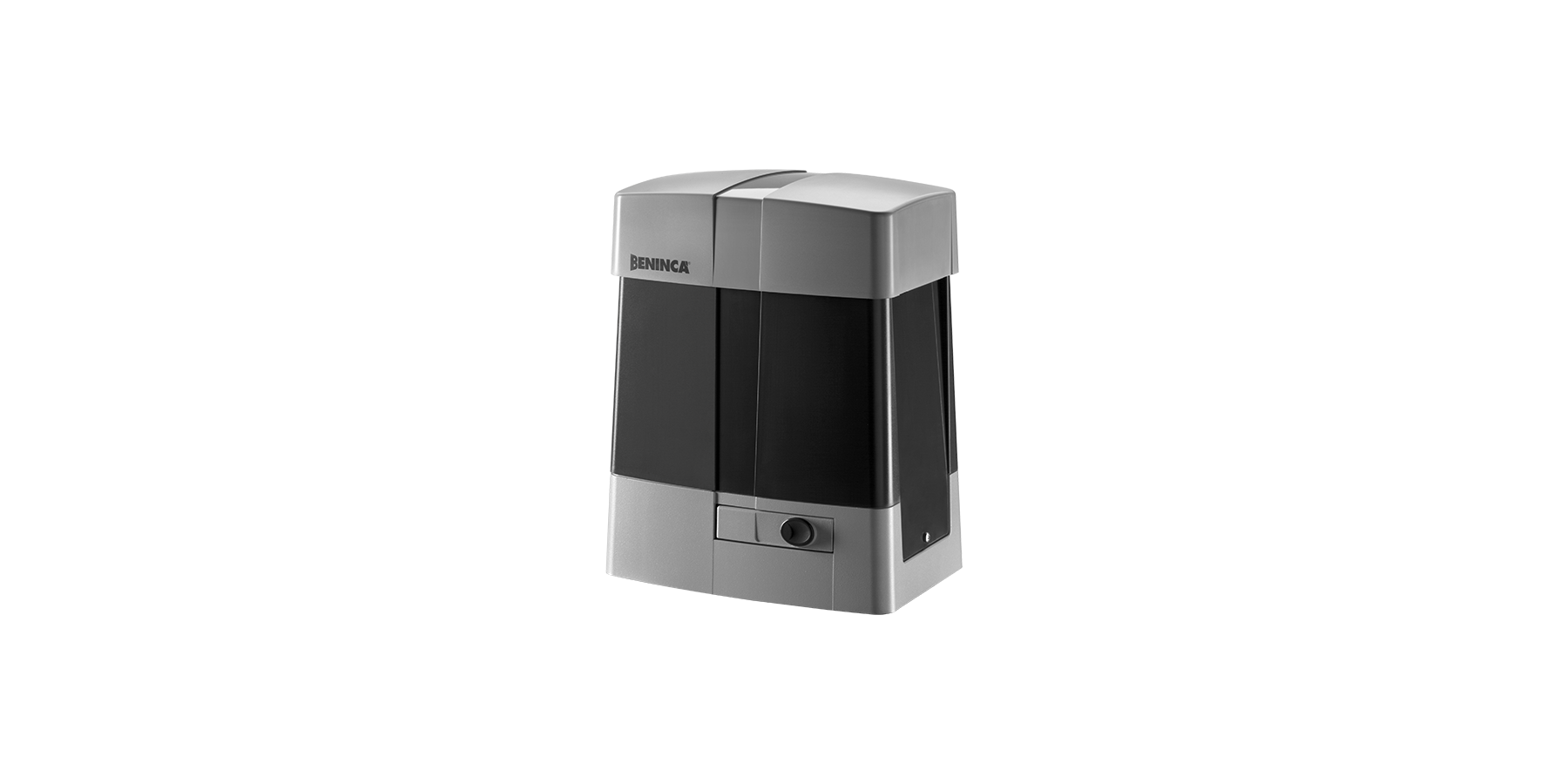

BULL20 HE.S | Automatismos para puertas correderas | Automatismi Benincà
Descargar instrucciones

Uso comunidad

Uso industrial

230 Vac

De hasta 2000 kg

Dispositivo integrado que garantiza la máxima precisión en las fases de maniobra del automatismo

Motores en baño de aceite que garantizan la máxima duración del reductor y a los altos rendimientos.

Receptor de 433,92 MHz con codificación Advanced Rolling Code (ARC) exclusiva

64 transmisores memorizables en el receptor

BULL20 HE.S

230 Vac | uso intensivo

Motorreductor de 230 Vac para uso intensivo con finales de carrera magnéticos, central incorporada y encoder | Autoventilado para una mayor intensidad de uso | Reducción de metales en baño de aceite para obtener el máximo rendimiento incluso a bajas temperaturas | Gracias a las características del nuevo motor eléctrico, está especialmente indicado para usos muy intensivos | El dispositivo encoder garantiza la máxima seguridad y precisión en los movimientos de la puerta | Cárter de protección antivandálica de acero (opcional)

Placa de fundación con tirafondos incluida. Fijación en motor y en suelo, 269x106 mm, n.º 4 Ø 12 mm

Alimentación 230 Vac (50Hz)
Alimentación motor 230 Vac
Consumo máximo de corriente 3 A
Empuje máximo 1100 N
Velocidad de apertura 10,5 m/min
Ciclo de trabajo 80%
Grado de protección IP44
Central incorporada
Receptor integrado
Encoder
Encoder virtual
Finales de carrera magneticos
Piñón para cremallera M4 Z18
Temperatura de funcionamiento -20°C /+50°C
Lubricación ACEITE
Peso máximo de la puerta 2000 kg
Peso 21,4 kg
N. de motores por paleta 20

CP.BULL20-HE

APLICACIÓN

1 actuador para puerta corrediza serie BULL20 HE

ALIMENTACIÓN CENTRAL

230 Vac - 50/60 Hz

ALIMENTACIÓN MOTORES

230 Vac / 1000 W

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos y 3 codificaciones radio (Advanced Rolling Code, Rolling Code, Código Fijo) | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entrada encoder para detección de obstáculos | Entradas para finales de carrera motor | Entradas para paro, apertura, cierre, peatonal y paso a paso | Entrada para fotocélula (PHOT O) programable activa tanto en apertura como en cierre o activa solo en cierre | Entrada para fotocélula (PHOT C) programable activa tanto en apertura como en cierre | Entrada para borde sensible de seguridad N.C. u 8K2 | Salida configurable como luz piloto de indicación puerta abierta, segundo canal radio o luz de servicio | Salida prueba de fotocélulas | Salida para lámpara destellante | Autoajuste de los parámetros de funcionamiento | Ajuste electrónico del par motor | Desaceleraciones regulables | Sistema de frenado electrónico para una parada de precisión incluso con puertas pesadas | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento

Esquema Técnico BULL20 HE.S
Esquema de los bornes BULL20 HE.S
