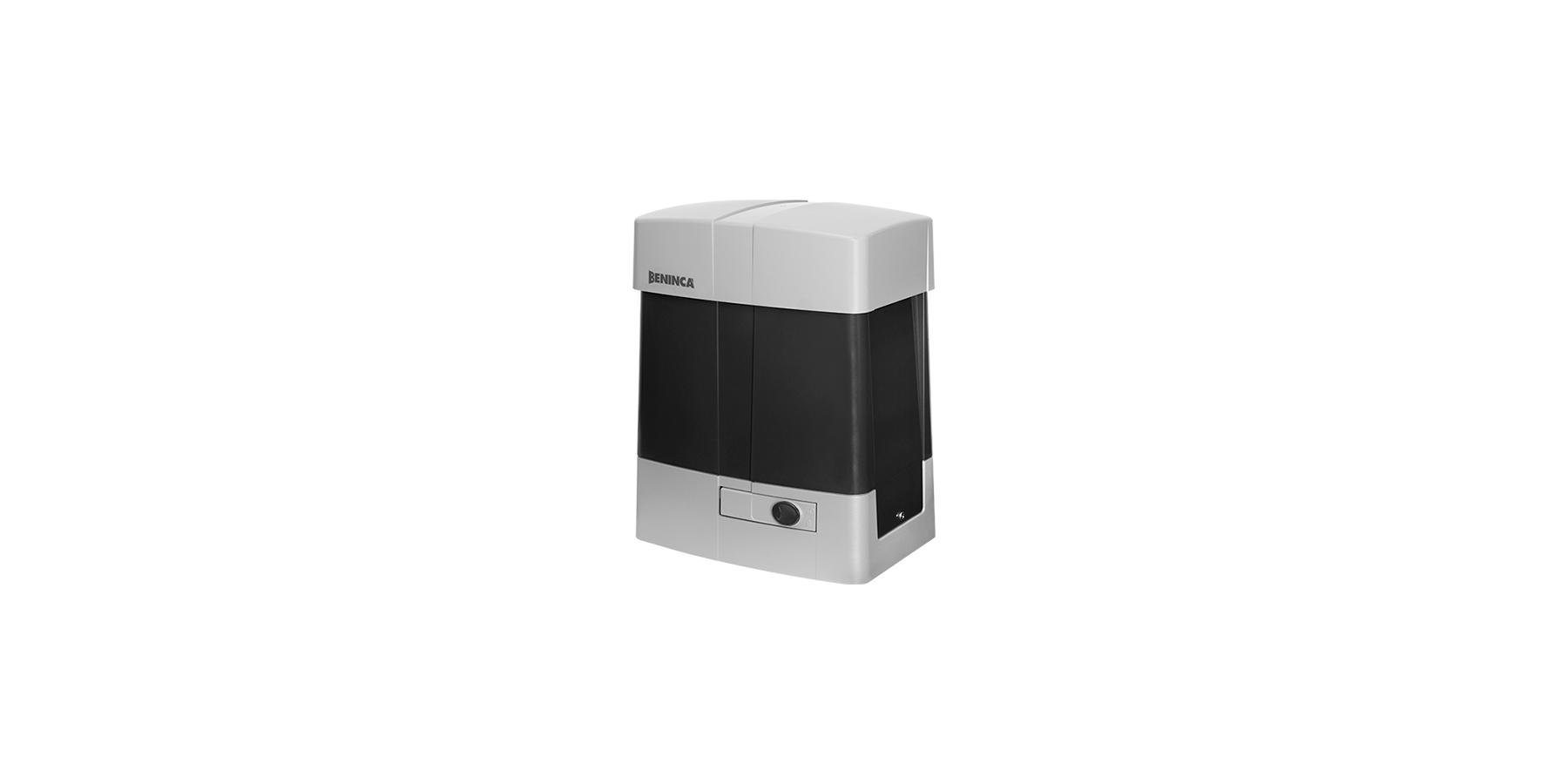

Motoriduttore BULL20 HE.S

Motoriduttore 230 Vac per utilizzi intensivi con finecorsa magnetici, centrale incorporata ed encoder
BULL20 HE.S | Automatismi per cancelli scorrevoli | Automatismi Benincà
Scarica Istruzioni

Uso condominiale

Uso industriale

230 Vac

Fino a 2000 kg

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

Motori dotati di lubrificazione a olio a garanzia della massima durata del riduttore e agli alti rendimenti

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

64 trasmettitori memorizzabili all’interno della ricevente

BULL20 HE.S

230 Vac | uso intensivo

Motoriduttore 230 Vac per utilizzi intensivi con finecorsa magnetici, centrale incorporata ed encoder | Autoventilato per una maggiore intensità d’uso | Riduzione metallica in bagno d’olio per garantire massime prestazioni anche alle basse temperature | Grazie alle caratteristiche del nuovo motore elettrico è particolarmente indicato per utilizzi molto intensivi | Il dispositivo encoder garantisce massima sicurezza e precisione nelle fasi di movimentazione del cancello | Carter di protezione anti-vandalo in acciaio (opzionale)

Piastra di fondazione con tirafondi inclusa. Staffaggio motore ed a pavimento 269x106 mm n.4 Ø 12 mm

Alimentazione di rete 230 Vac (50Hz)
Alimentazione motore 230 Vac
Corrente massima assorbita 3 A
Spinta massima 1100 N
Velocità d’apertura 10,5 m/min
Ciclo di lavoro 80%
Indice di protezione IP44
Centrale incorporata
Ricevitore integrato
Encoder
Encoder virtuale
Finecorsa magnetici
Pignone per cremagliera M4 Z18
Temperatura di funzionamento -20°C /+50°C
Lubrificazione OLIO
Peso massimo cancello 2000 kg
Peso 21,4 kg
N. pezzi per pallet 20

CP.BULL20-HE

APPLICAZIONE

1 attuatore per scorrevole serie BULL20 HE

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

230 Vac / 1000 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e 3 codifiche radio (Advanced Rolling Code, Rolling Code, Codice Fisso) | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingresso encoder per rilevamento ostacoli | Ingresso finecorsa motore | Ingressi stop, apre, chiude, pedonale e passo-passo | Ingresso fotocellula (PHOT O) programmabile attivo sia in apertura che chiusura o attivo solo in chiusura | Ingresso fotocellula (PHOT C) attivo sia in apertura che chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita configurabile come spia segnalazione cancello aperto, secondo canale radio o luce di cortesia | Uscita test fotocellule | Uscita per collegamento lampeggiante | Autoset parametri di funzionamento | Regolazione elettronica della coppia motore | Rallentamenti regolabili | Frenatura elettronica garantisce un arresto di precisione anche con porte pesanti | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero di manovre | Password di accesso programmazione | Avviso manutenzione

Schema Tecnico BULL20 HE.S
Schema Morsetti BULL20 HE.S
