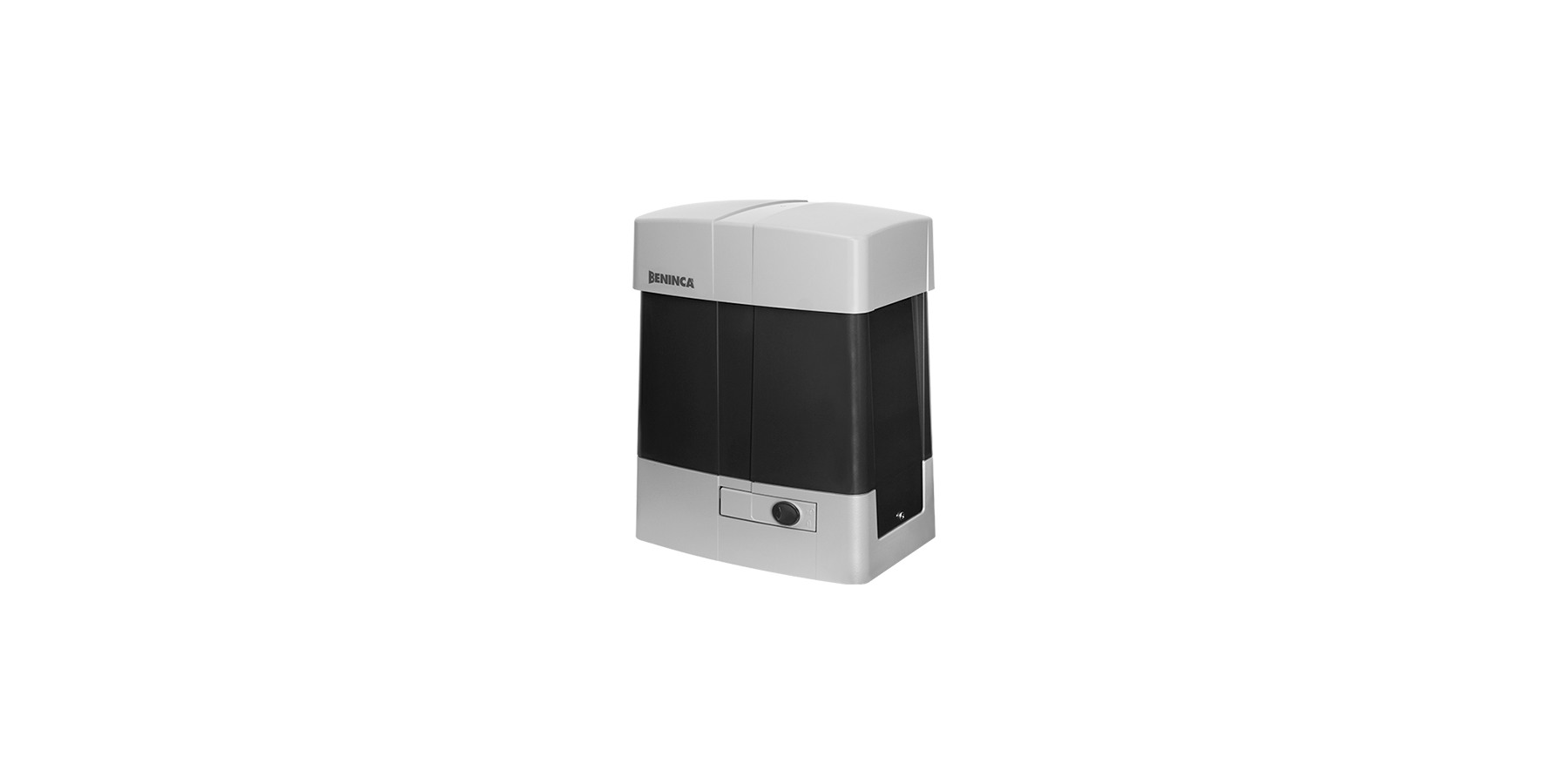

Motorreductor BULL20M.S

Motorreductor de 230 Vac con finales de carrera magnéticos, central incorporada y encoder

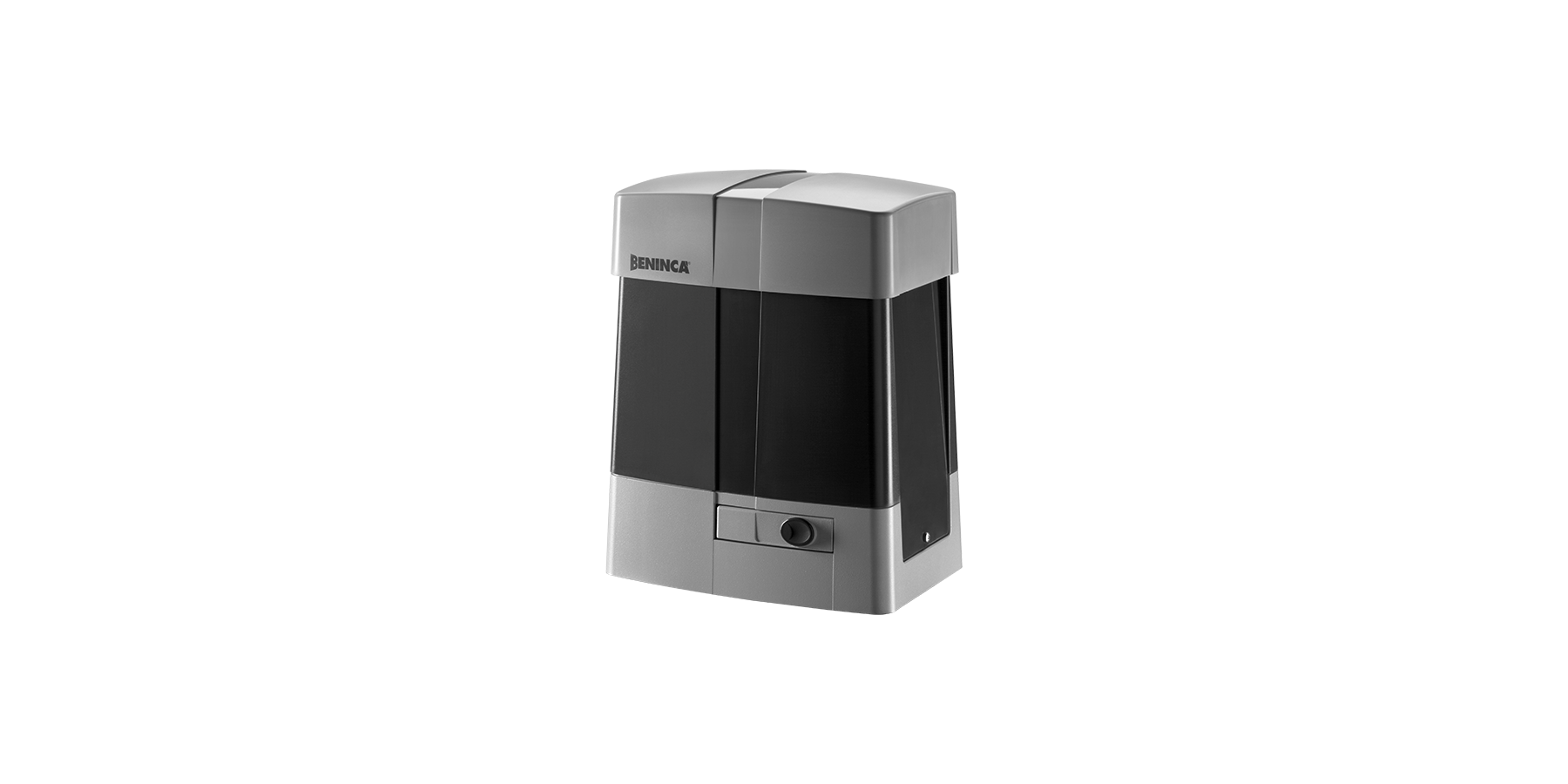

BULL20M.S | Automatismos para puertas correderas | Automatismi Benincà
Descargar instrucciones

Uso industrial

230 Vac

De hasta 2000 kg

Dispositivo integrado que garantiza la máxima precisión en las fases de maniobra del automatismo

64 transmisores memorizables en el receptor

BULL20M.S

230 Vac

Motorreductor de 230 Vac con finales de carrera magnéticos, central incorporada y encoder | El dispositivo encoder garantiza seguridad antiaplastamiento y precisión durante el movimiento de la puerta | Cárter de protección antivandálica de acero (opcional)

Placa de fundación con tirafondos incluida. Fijación en motor y en suelo, 269x106 mm, n.º 4 Ø 12 mm

Alimentación 230 Vac (50-60Hz)
Alimentación motor 230 Vac
Consumo máximo de corriente 2,9 A
Empuje máximo 1667 N
Velocidad de apertura 10,5 m/min
Ciclo de trabajo 40%
Grado de protección IP44
Central incorporada
Receptor integrado
Encoder
Encoder virtual
Finales de carrera magneticos
Piñón para cremallera M4 Z18
Temperatura de funcionamiento -20°C /+50°C
Lubricación GRASA
Peso máximo de la puerta 2000 kg
Peso 21,3 kg
N. de motores por paleta 20

CP.BULL-RI

APLICACIÓN

1 actuador para puerta corrediza serie BULL10M, BULL15M y BULL20M

ALIMENTACIÓN CENTRAL

230 Vac - 50/60 Hz

ALIMENTACIÓN MOTORES

230 Vac / 1000 W

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos y 3 codificaciones radio (Advanced Rolling Code, Rolling Code, Código Fijo) | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entrada encoder para detección de obstáculos | Entradas para finales de carrera motor | Entradas para paro, apertura, cierre, peatonal y paso a paso | Entrada para fotocélula (PHOT O) programable activa tanto en apertura como en cierre o activa solo en cierre | Entrada para fotocélula (PHOT C) activa tanto en apertura como en cierre | Entrada para borde sensible de seguridad N.C. u 8K2 | Salida configurable como luz piloto de indicación puerta abierta, segundo canal radio o luz de servicio | Salida prueba de fotocélulas | Salida para conexión de lámpara destellante | Autoajuste de los parámetros de funcionamiento | Ajuste electrónico del par motor | Desaceleraciones regulables | Sistema de frenado electrónico para una parada de precisión incluso con puertas pesadas | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento

Esquema Técnico BULL20M.S
Esquema de los bornes BULL20M.S
