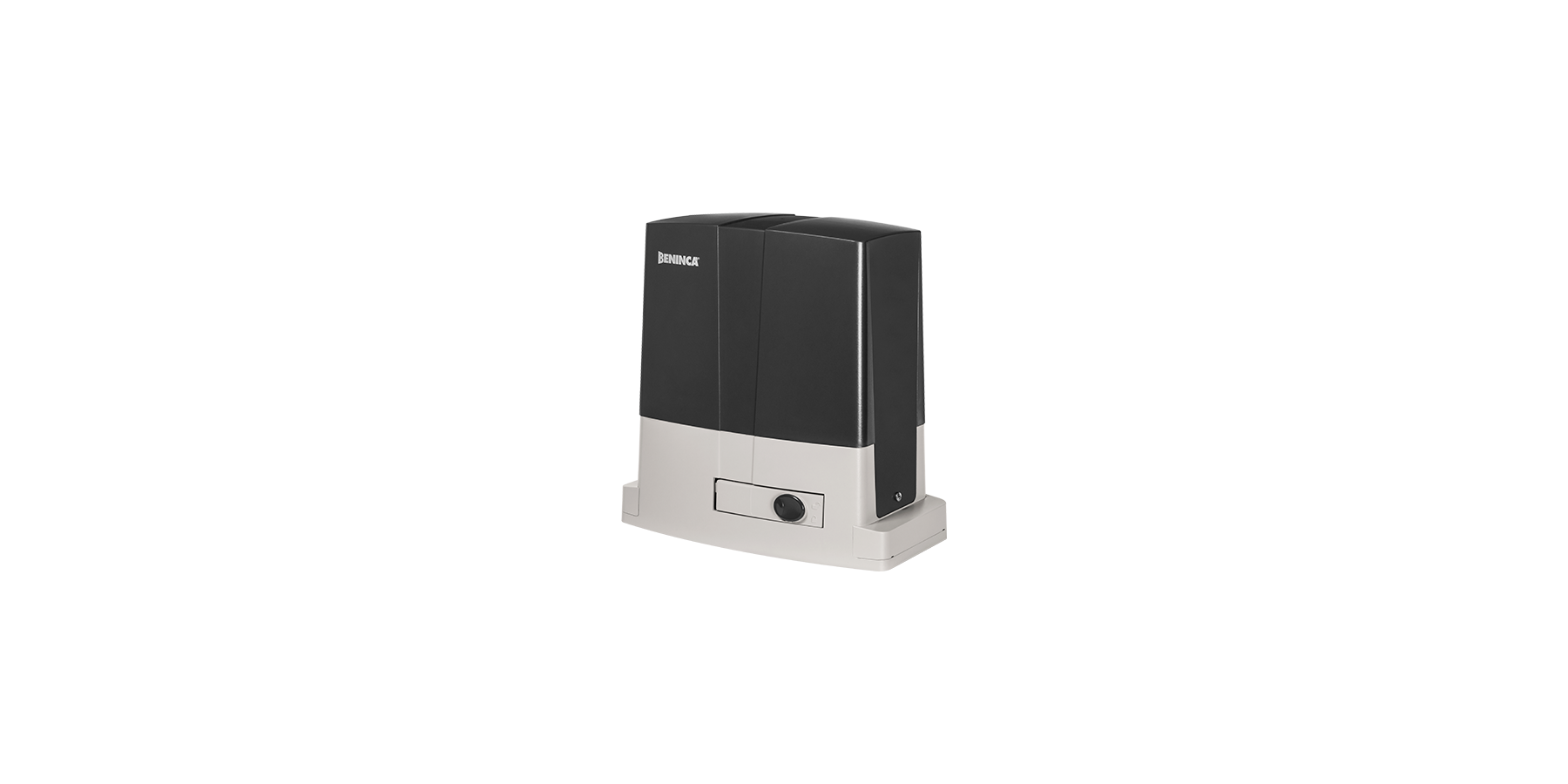

Motorreductor BULL8 OM.S

Motorreductor de 230 Vac con finales de carrera magnéticos y central incorporada con encoder
BULL8 OM.S | Automatismos para puertas correderas | Automatismi Benincà
Descargar instrucciones

Uso comunidad

230 Vac

De hasta 800 kg

Dispositivo integrado que garantiza la máxima precisión en las fases de maniobra del automatismo

Motores en baño de aceite que garantizan la máxima duración del reductor y a los altos rendimientos.

64 transmisores memorizables en el receptor

BULL8 OM.S

230 Vac

Motorreductor de 230 Vac con finales de carrera magnéticos y central incorporada con encoder | El dispositivo encoder garantiza seguridad antiaplastamiento y precisión durante el movimiento de la puerta | La mecánica totalmente de metal y la lubricación con aceite garantizan la máxima duración del reductor. El tipo de aceite utilizado es particularmente eficaz y garantiza óptimos rendimientos incluso a bajas temperaturas | Bajo desgaste mecánico de los componentes

Plantilla de cimentación reforzada incluida. Medidas 326x164,5x2 mm, distancia entre ejes de fijación del motor 301x75 mm, 4 agujeros Ø 8,5 mm

Alimentación 230 Vac (50-60Hz)
Alimentación motor 230 Vac
Consumo máximo de corriente 2,6 A
Empuje máximo 940 N
Velocidad de apertura 10,5 m/min
Ciclo de trabajo 40%
Grado de protección IP44
Central incorporada
Receptor integrado
Encoder
Encoder virtual
Finales de carrera magneticos
Piñón para cremallera M4 Z18
Temperatura de funcionamiento -20°C /+50°C
Lubricación ACEITE
Peso máximo de la puerta 800 kg
Peso 14,7 kg
N. de motores por paleta 40

CP.BULL8-OM

APLICACIÓN

1 actuador para puerta corredera serie BULL8M y BULL8 OM

ALIMENTACIÓN CENTRAL

230 Vac – 50/60 Hz

ALIMENTACIÓN MOTORES

230 Vdc / 750 W

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos y 3 codificaciones radio (Advanced Rolling Code, Rolling Code, Código Fijo) | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entrada encoder para detección de obstáculos | Entradas para finales de carrera motor | Entradas para paro, paso a paso y peatonal | Entrada para fotocélula (PHOT O) programable activa tanto en apertura como en cierre o activa solo en cierre | Entrada para fotocélula (PHOT C) activa tanto en apertura como en cierre | Entrada para borde sensible de seguridad N.C. u 8K2 | Salida para luz piloto de indicación puerta abierta, segundo canal radio, prueba de fotocélulas y luz de servicio | Autoajuste de los parámetros de funcionamiento | Ajuste electrónico del par motor | Desaceleraciones regulables | Sistema de frenado electrónico | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación

Esquema Técnico BULL8 OM.S
Esquema de los bornes BULL8 OM.S
