Motorreductor VN.S20 ESW

Motorreductor de 230 Vac con encoder, desbloqueo rápido y relación de reducción 1/20

Uso industrial

Para puertas seccionales y puertas enrollables

230 Vac

De hasta 35 ㎡

Dispositivo integrado que garantiza la máxima precisión en las fases de maniobra del automatismo

Motores en baño de aceite que garantizan la máxima duración del reductor y a los altos rendimientos.

VN.S20 ESW

230 Vac

Motorreductor de 230 Vac con encoder, desbloqueo rápido y relación de reducción 1/20 | Cárter de plástico que facilita las operaciones de cableado del motor, gracias a la posición frontal y a la posibilidad de acceder con los cables desde tres posiciones distintas | Provisto de encoder absoluto que permite regular la posición de los finales de carrera de apertura y cierre de la puerta directamente desde la central de mando | Cableado rápido por acoplamiento para una instalación fácil y rápida | Dos accesorios disponibles para la transmisión de cadena con relación de reducción 1:1 (instalación del motor descentrada) o 1:1,8 (multiplicador de par o de velocidad) | Seguridad máxima garantizada también en las fases de accionamiento del desbloqueo rápido, gracias a un microinterruptor que interrumpe la alimentación del motor | Reducciones en baño de aceite con tornillo de acero templado y engranaje de bronce que garantizan altas prestaciones, máxima fiabilidad y funcionamiento silencioso

Alimentación 230 Vac (50-60Hz)
Alimentación motor 230 Vac
Consumo máximo de corriente 3,3 A
Par máximo 130 Nm
Rotaciones máximas de salida 18
Velocidad de salida 24 r.p.m.
Diámetro eje 1” (25,4 mm)
Reducción final de carrera 1/20
Ciclo de trabajo 30%
Grado de protección IP40
Central incorporada
Receptor integrado
Encoder
Temperatura de funcionamiento -20°C /+50°C
Lubricación ACEITE
Superficie de la puerta 35 ㎡/max
Peso 15,2 kg
N. de motores por paleta 32

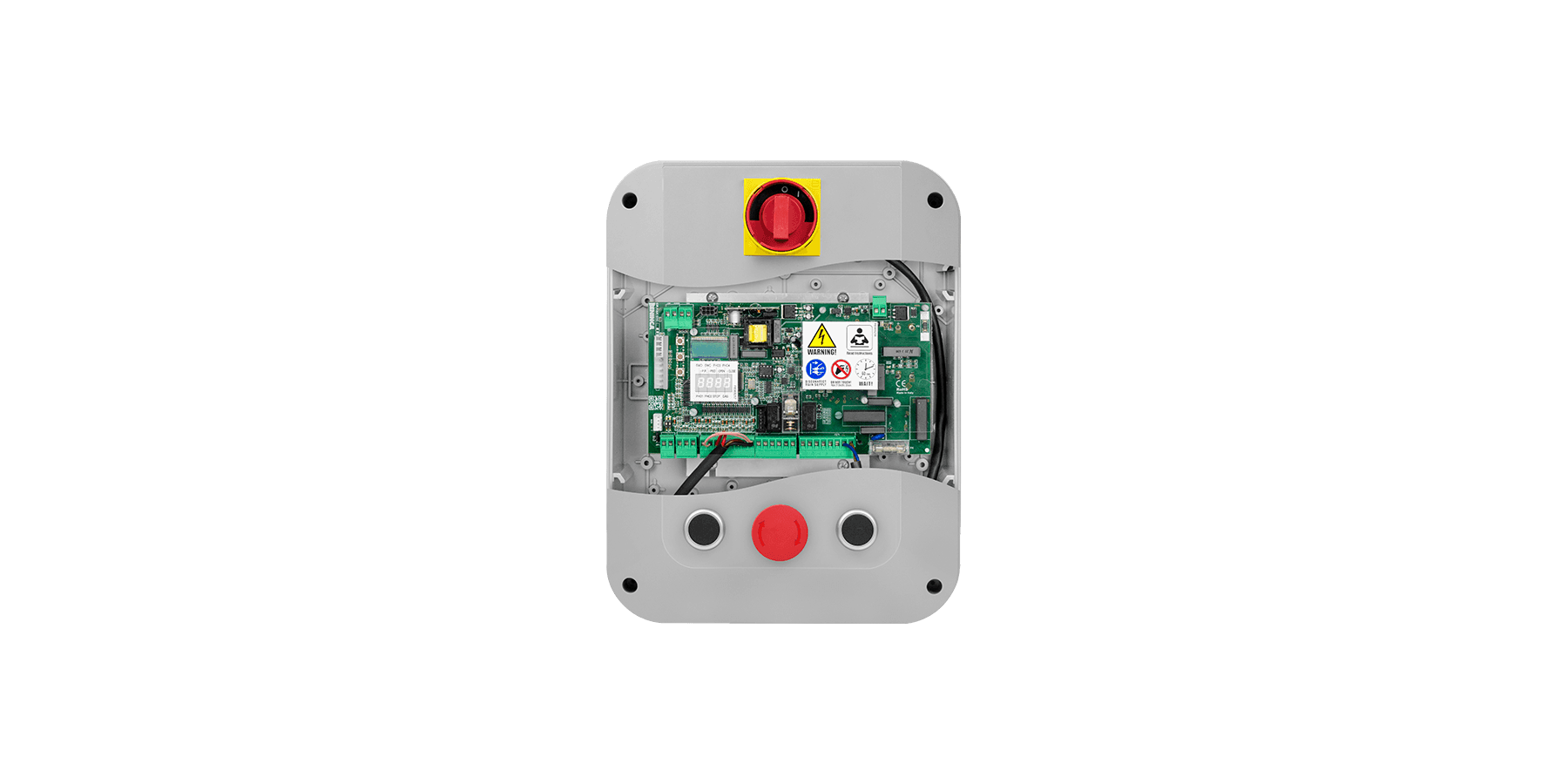

THINKY

APLICACIÓN

1 actuador para puertas seccionales y enrollables, puertas libro con más de dos hojas, persianas no equilibradas y correderas industriales

ALIMENTACIÓN CENTRAL

230 Vac monofásico o 400 Vac trifásico

ALIMENTACIÓN MOTORES

230 Vac monofásico o 400 Vac trifásico

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos, codificación radio ARC y preparación para receptor radio enchufable | Preparada para conexión de encoder absoluto y cableado rápido (motores VN «ESW») | Autoajuste de los parámetros de funcionamiento con motores provistos de encoder absoluto (VN «ESW») | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entradas para final de carrera motor | Entradas para apertura, cierre, paso a paso, peatonal y paro | Entradas para 4 pares de fotocélulas (configurables activas tanto en apertura como en cierre o activas solo en cierre) y con lógica PHOTO TEST | Entrada para borde sensible de seguridad N.C. u 8K2 | Entrada para sensor de seguridad | Salida configurable como luz piloto de indicación puerta abierta, segundo canal radio, luz de cortesía y luz de zona | Salida configurable como luz piloto de indicación puerta abierta o prueba de fotocélulas | Protección falta de fase y superación del límite de corriente motor | Posibilidad de configurar los parámetros memorizados en central electrónica con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento

WAVE 230

APLICACIÓN

1 actuador para puertas seccionales y cierres enrollables serie VN

ALIMENTACIÓN CENTRAL

100÷250 Vac – 50/60 Hz

ALIMENTACIÓN MOTORES

230 Vac

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio 433,92 MHz modelo ONE2.WI suministrado de serie | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entradas para final de carrera motor | Preparada para conexión de encoder absoluto y cableado rápido (motores VN «ESW») | Autoajuste de los parámetros de funcionamiento | Entradas paso a paso, apertura, cierre, peatonal y paro | Entrada para borde sensible de seguridad N.C. u 8K2 | Entrada para sensor de seguridad | Dos entradas configurables para fotocélula activa tanto en apertura como en cierre o activa solo en cierre | Salida configurable como luz piloto de indicación puerta abierta, luz de servicio y luz de zona | Salida para prueba de fotocélulas | Salida segundo canal radio | Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM) | Seguridad antiaplastamiento con detección amperimétrica | Desaceleraciones regulables | Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch | Inverter integrado | Encoder virtual | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento

Esquema Técnico VN.S20 ESW
Esquema de los bornes VN.S20 ESW
