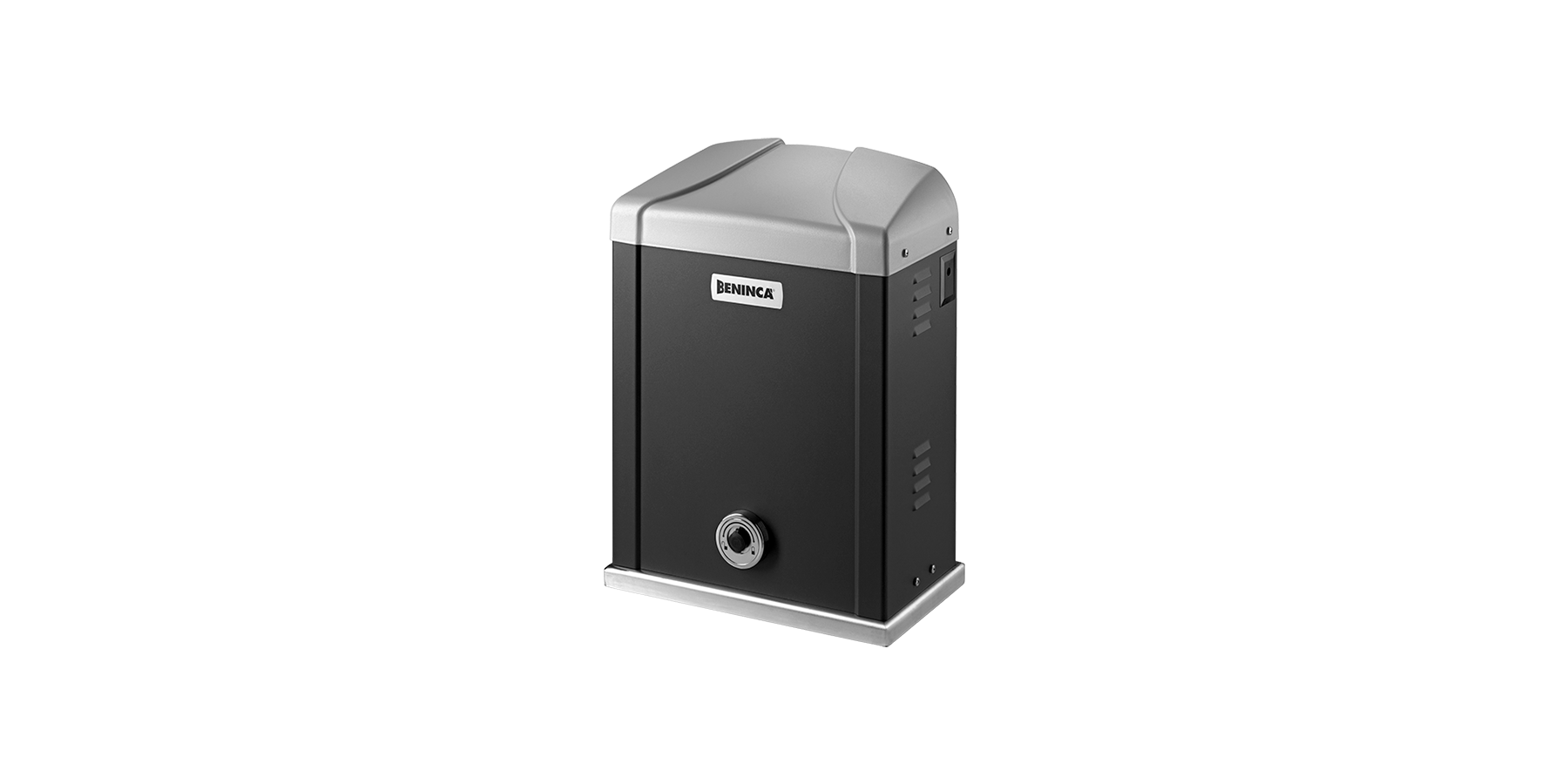

Antrieb BISON35 OTI

400 Vac Antrieb zur intensiven Nutzung mit integrierter Steuerung, Encoder und Inverter
BISON35 OTI | Antriebe für Schiebetore | Automatismi Benincà
Laden Sie Bedienungsanleitungen herunter

Industrie Nutzung

400 Vac | dreiphasig

Bis zu 3500 kg

Integriertes Gerät, das höchste Präzision während der Bedienphasen des Antriebs gewährleistet

Die Invertertechnik ermöglicht es, die Geschwindigkeit des Motors sowohl beim Beschleunigen als auch beim Abbremsen stufenlos einzustellen und sorgt für eine präzisere Regelung der Bewegungsphasen des Tors und einen höheren Quetschschutz

Antriebe mit Ölschmierung garantieren maximale Lebensdauer des Motors und höchste Leistungen

64 speicherbare Sender innerhalb des Empfängers

BISON35 OTI

400 Vac | dreiphasig, Intensivbetrieb

400 Vac Antrieb zur intensiven Nutzung mit integrierter Steuerung, Encoder und Inverter | Eigenbelüftet für eine höhere Nutzungsintensität | Mechanik komplett aus Metall gefertigt und Ölschmierung für ausgezeichnete Leistung auch bei niedrigen Temperaturen | Der Encoder bietet Präzision bei der Torbewegung | Gehäuse mit Schutzbehandlung und Lackierung | Die Invertertechnik ermöglicht es, die Geschwindigkeit des Motors sowohl beim Beschleunigen als auch beim Abbremsen stufenlos einzustellen und sorgt für eine präzisere Regelung der Bewegungsphasen des Tors und einen höheren Quetschschutz | Integrierte Lichtschranken FTC.S als Option erhältlich

Lieferung ohne Fundamentplatte

Netzspeisung 400 Vac (50-60Hz)
Versorgungsspannung Motor 400 Vac
Max. Stromaufnahme 3 A
Max. Schubkraft 3000 N
Öffnungsgeschwindigkeit 19 m/min
ED Intensivbetrieb
Schutzklasse IP44
Integrierte Steuerung
Integrierter Empfänger
Encoder
Virtuellem Encoder
Magnetendschalter
Ritzel für Zahnstange M6 Z13
Betriebstemperatur -20°C /+50°C
Schmierung ÖL
Max. Torgewicht 3500 kg
Gewicht 50,8 kg
Stückzahl je Palette 4

CP.BISON OTI

ANWENDUNG

1 Antrieb für Schiebetore Serie BISON25 OTI, BISON35 OTI und BISON45 OTI

VERSORGUNG DER STEUERUNG

230 Vac dreiphasig oder 400 Vac dreiphasig

VERSORGUNG DES MOTORS

230 Vac / 750 W dreiphasig mit Inverter oder 400 Vac / 1500 W dreiphasig mit Inverter

HAUPTFUNKTIONEN

Integriertes LCD-Display | Integrierter 433,92 MHz Funkempfänger mit 64 Codes und 3 Funkcodierungen (Advanced Rolling Code, Rolling Code, Festcode) | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch und mit Totmann-Funktion | Encoder-Eingang für Hinderniserkennung | Eingänge für Motor Endschalter | Eingänge für Stopp, Öffnen, Schließen, Gehtür und Schrittbetrieb | Eingänge für 4 Lichtschrankenpaare (Aktivierung kann sowohl beim Öffnen als auch Schließen oder auch nur beim Schließen eingestellt werden) und PHOTO TEST-Logik | Eingang für N.C. oder 8k2 Sicherheits-Kontaktleiste | Eingang für Sicherheitssensor | Vorbereitung für Inverteranschluss | Ausgang für Kontrollleuchte für „Tor offen“ | Ausgang für zweiten Funkkanal, Hilfslicht oder Bereichslicht konfigurierbar | Ausgang Lichtschrankentest | Ausgang für Verbindung Blinkleuchte | Autoset Betriebsparameter | Elektronische Einstellung des Motordrehmoments | Einstellbare Verlangsamung | Elektronische Bremsung für präzises Anhalten auch bei sehr schweren Toren | Konfiguration der Parameter und Verwaltung der Handsender mit Advantouch-System möglich | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung

Technisches Diagramm BISON35 OTI
Klemmenplan BISON35 OTI
