Antrieb BULL624SW
Gewerbliche Nutzung
24 Vdc
Bis zu 600 kg
Das Encodersignal wird von der Steuereinheit ausgehend von der Messung der Betriebsparameter des Elektromotors neu erzeugt. Es ist somit möglich, die Abbremsungen optimal zu steuern, den Bewegungsverlauf des Tors zu verfolgen und die Abgabe des Drehmoments je nach Torposition zu steuern, um maximale Sicherheit zu gewährleisten
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Empfänger 433,92 Mhz mit exklusivem Advanced Rolling Code (ARC)
Einsatzbereit für KNX-Heimautomatisierungssysteme durch Anschluss der X.BE-Karte (optional)
Verwaltung der Steuerung über die BeUP-App und das pro.UP-Zubehör, mit dem das Menü der Steuerung nachgebildet werden kann, um Parameter und Logik einzustellen, Fehlermeldungen zu lesen und die Firmware zu aktualisieren. Es können Ferndiagnostik durchgeführt, der Torstatus überprüft und Befehle gesendet werden.
64 speicherbare Sender innerhalb des Empfängers
Kennzeichnet Antriebe oder Steuerungen mit einer Stand-by-Leistungsaufnahme von ≤ 0,8 W.

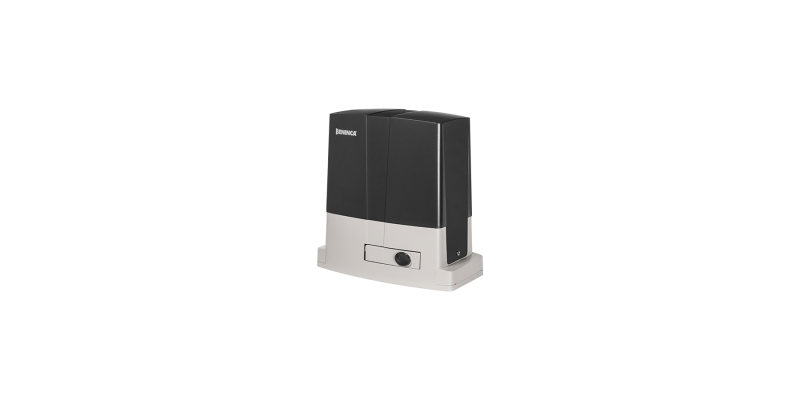

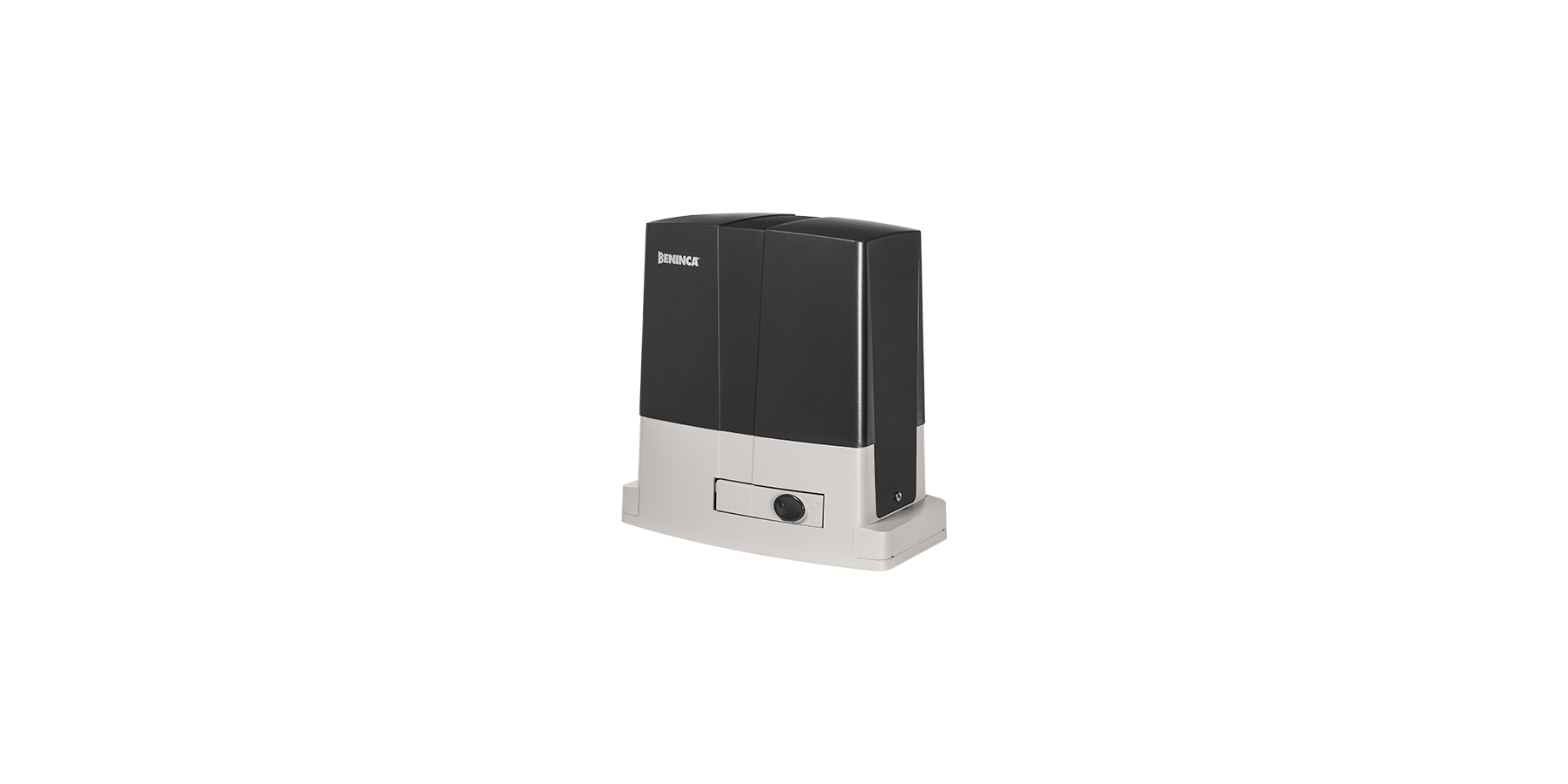

BULL624SW
24 Vdc | Intensivbetrieb

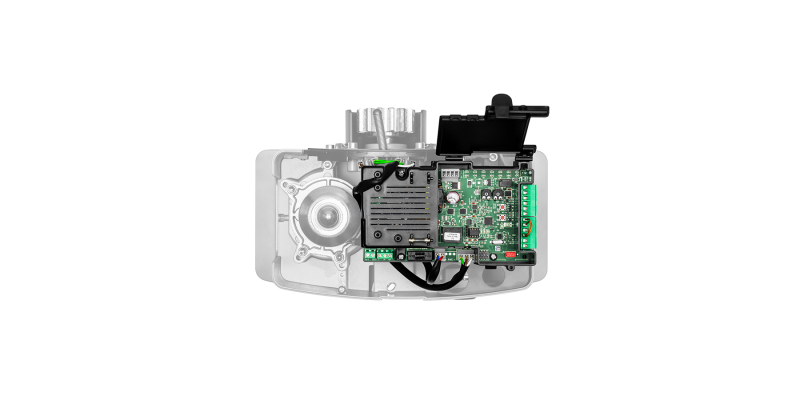

24 Vdc Antrieb zur intensiven Nutzung mit integrierter Steuerung und virtuellem Encoder | Schaltnetzteil 115/230 Vac für niedrigen Stromverbrauch und lange Lebensdauer des Antriebs | Steuerung mit Trimmer und Dip-Switch | Dank des virtuellen Encoders ist es möglich, die Abbremsungen optimal zu verwalten ihren Verlauf zu verfolgen (STC System) und die Abgabe des Drehmoments je nach Position des Tors zu verwalten wodurch maximale Sicherheit garantiert ist | Betrieb auch bei Stromausfall durch perfekt in den Motor integrierbare Batterien (2 x 1,2Ah) gewährleistet | Quetschschutzsystem mit Kraftabschaltung | Vorgesehen für den Anschluss des X.BE-Zubehörs zur Integration von KNX-Hausautomationssystemen und zur Programmierung über die BeUP-App und die PRO.UP-Schnittstelle
Inklusive verstärkter Fundamentschablone. Abmessungen 326x164,5x2 mm, Achsabstand des Motors 301x75 mm, Nr. 4 Löcher Ø 8,5 mm
|
1x |
BULL624SW 24 Vdc Antrieb zur intensiven Nutzung mit integrierter Steuerung und virtuellem Encoder |
|
1x |
PUPILLA.T In drei Positionen ausrichtbares Lichtschrankenpaar, Spannungsversorgung 14÷30 Vac / 12÷30 Vdc |
|
1x |
LAMPY Blinkleuchte 12 ÷ 255 Vac / 14 ÷ 255 Vdc mit integrierter Antenne |
|
1x |
TO.GO2VA Handsender mit 2 Kanälen, 433,92 MHz, mit Advanced Rolling Code und Rolling Code |
| Netzspeisung | 115 / 230 Vac (50-60Hz) |
| Versorgungsspannung Motor | 24 Vdc |
| Max. Stromaufnahme | 3,2 / 1,7 A |
| Max. Schubkraft | 715 N |
| Öffnungsgeschwindigkeit | 5,5 ÷ 11 m/min |
| ED | Intensivbetrieb |
| Schutzklasse | IP44 |
| Integrierte Steuerung | |
| Integrierter Empfänger | |
| Encoder | |
| Virtuellem Encoder | |
| Magnetendschalter | |
| Ritzel für Zahnstange | M4 Z14 |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | FETT |
| Max. Torgewicht | 600 kg |
| Gewicht | 8,0 kg |
| Stückzahl je Palette | 40 |
| Gewicht des Sets | 8,5 kg |
| Anzahl Sets je Palette | 40 |
CP.B24-SW
ANWENDUNG
1 Antrieb für Schiebetorantriebe der Serie BULL SW
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
24 Vdc / 8 A
LEISTUNGSAUFNAHME IN STANDBY-MODUS
0,8 W
HAUPTFUNKTIONEN
Einstellung der Parameter und der Betriebslogik über Trimmer, Dip-Schalter und Tasten | Eingebauter 433,92 MHz-Funkempfänger mit 64 Codes und ARC-Funkcodierung | Feste Klemmleisten | Automatische, halbautomatische und Totmann-Betriebslogik | Eingänge für Endschalter Motor | Eingänge Schrittbetrieb, Stopp, Lichtschranke | Eingang Lichtschranke aktiv sowohl bei Öffnung und Schließen als auch nur bei Schließung programmierbar | Stopp Eingang als Fußgänger einstellbar | Ausgang konfigurierbar als Warnleuchte Tor offen oder zweiter Funkkanal | Autoset Betriebsparameter | Elektronische Drehmomentregulierung mit automatischer Berechnung für jeden Verfahrweg (STC SYSTEM) | Getrennte elektronische Einstellung der Öffnungs- und Schließgeschwindigkeiten | Quetschschutz mit Kraftabschaltung | Virtueller Encoder | Einstellbare Verlangsamungen | Integrierte ESA+ zur Energieeinsparung | Möglichkeit der Konfiguration von Parametern und der Verwaltung von Handsendern mit Advantouch System | Anschlussmöglichkeit für SW.CB Batterieladegerät (optional) | Vorbereitet für KNX-Anschluss über X.BE-Platine (optional) | Die Verwendung des Zubehörs pro.UP und der BeUP-App ermöglicht den Zugang zu einer erweiterten Programmierebene, die Abfrage der Anzahl der Manöver und den Schutz der Steuerung durch ein Passwort sowie die Bereitstellung von Diagnostik- und Firmware-Update-Funktionen
