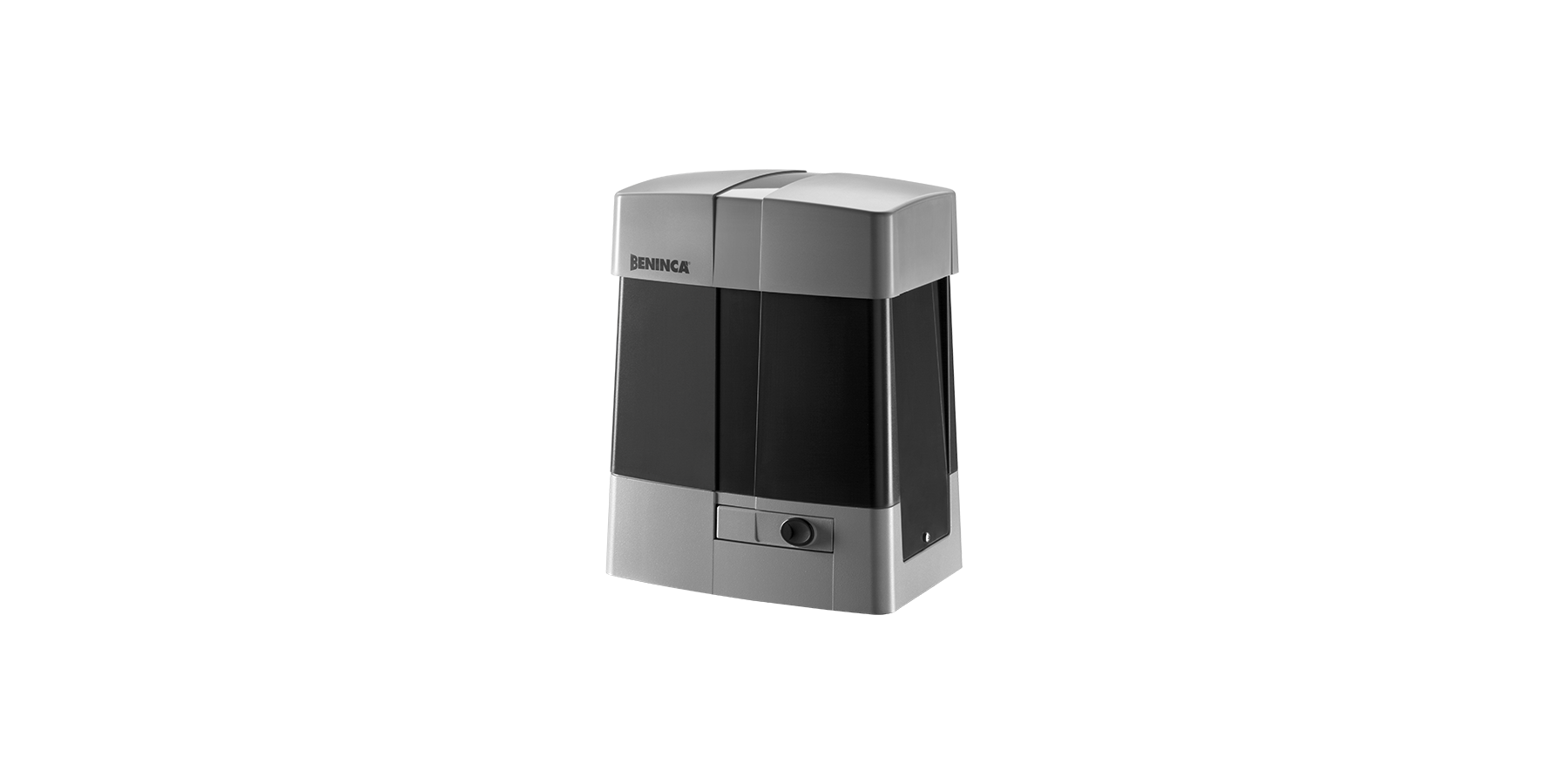

Motorreductor BULL20T

Motorreductor de 400 Vac trifásico para uso intensivo con central externa y electrofreno

Uso industrial

400 Vac | trifásico

De hasta 2000 kg

Dispositivo integrado que garantiza la máxima precisión en las fases de maniobra del automatismo

BULL20T

400 Vac | trifásico, uso intensivo

Motorreductor de 400 Vac trifásico para uso intensivo con central externa y electrofreno | Autoventilado para una mayor intensidad de uso | Cárter de protección antivandálica de acero (opcional)

Placa de fundación con tirafondos incluida. Fijación en motor y en suelo, 269x106 mm, n.º 4 Ø 12 mm

Alimentación ---
Alimentación motor 400 Vac
Consumo máximo de corriente 1,7 A
Empuje máximo 2000 N
Velocidad de apertura 10,5 m/min
Ciclo de trabajo uso intensivo
Grado de protección IP44
Central incorporada
Receptor integrado
Encoder
Encoder virtual
Finales de carrera magneticos
Piñón para cremallera M4 Z18
Temperatura de funcionamiento -20°C /+50°C
Lubricación GRASA
Peso máximo de la puerta 2000 kg
Peso 21,3 kg
N. de motores por paleta 20

START

APLICACIÓN

1 actuador para puertas seccionales y enrollables, puertas de libro con más de dos hojas, persianas no equilibradas y correderas industriales

ALIMENTACIÓN CENTRAL

230 Vac monofásico o 400 Vac trifásico

ALIMENTACIÓN MOTORES

230 Vac monofásico o 400 Vac trifásico

FUNCIONES PRINCIPALES

Solo lógica de funcionamiento hombre presente | Regletas de conexiones fijas | Entradas para final de carrera motor | Entradas para apertura, cierre y paro de emergencia | Pulsadores de apertura y cierre integrados en la unidad de control | Salida para conexión de la lámpara destellante y condensador auxiliar de arranque motor

THINKY

APLICACIÓN

1 actuador para puertas seccionales y enrollables, puertas libro con más de dos hojas, persianas no equilibradas y correderas industriales

ALIMENTACIÓN CENTRAL

230 Vac monofásico o 400 Vac trifásico

ALIMENTACIÓN MOTORES

230 Vac monofásico o 400 Vac trifásico

FUNCIONES PRINCIPALES

Pantalla LCD integrada | Receptor radio incorporado 433,92 MHz 64 códigos, codificación radio ARC y preparación para receptor radio enchufable | Preparada para conexión de encoder absoluto y cableado rápido (motores VN «ESW») | Autoajuste de los parámetros de funcionamiento con motores provistos de encoder absoluto (VN «ESW») | Regletas de conexiones extraíbles | Lógica de funcionamiento automática, semiautomática y hombre presente | Entradas para final de carrera motor | Entradas para apertura, cierre, paso a paso, peatonal y paro | Entradas para 4 pares de fotocélulas (configurables activas tanto en apertura como en cierre o activas solo en cierre) y con lógica PHOTO TEST | Entrada para borde sensible de seguridad N.C. u 8K2 | Entrada para sensor de seguridad | Salida configurable como luz piloto de indicación puerta abierta, segundo canal radio, luz de cortesía y luz de zona | Salida configurable como luz piloto de indicación puerta abierta o prueba de fotocélulas | Protección falta de fase y superación del límite de corriente motor | Posibilidad de configurar los parámetros memorizados en central electrónica con sistema Advantouch | Número de maniobras | Contraseña de acceso a la programación | Aviso para mantenimiento

Esquema Técnico BULL20T
Esquema de los bornes BULL20T
