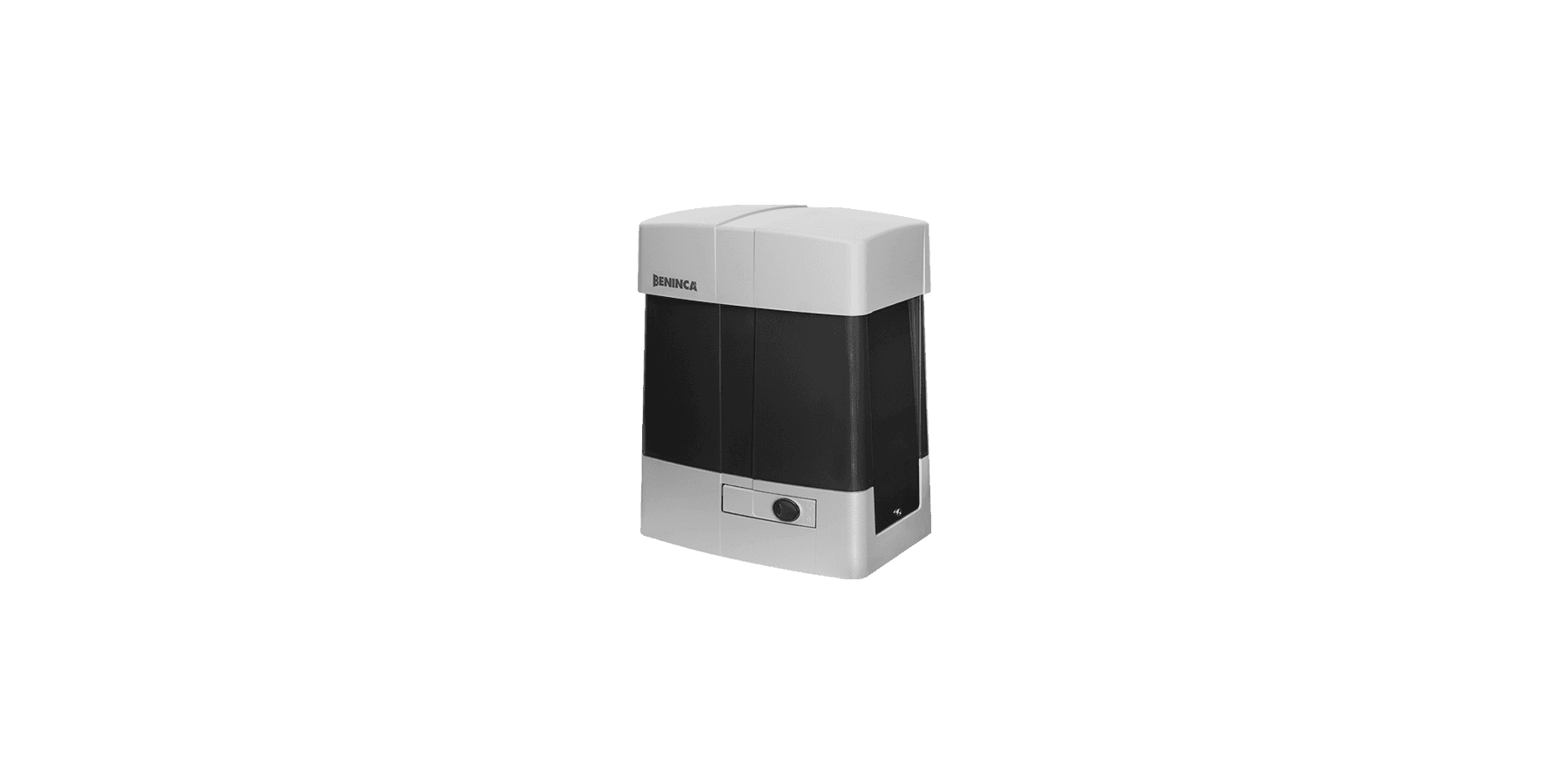

Motoriduttore BULL20T

Motoriduttore 400 Vac trifase per utilizzi intensivi, con centrale esterna ed elettrofreno

Uso industriale

400 Vac | trifase

Fino a 2000 kg

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

BULL20T

400 Vac | trifase, uso intensivo

Motoriduttore 400 Vac trifase per utilizzi intensivi, con centrale esterna ed elettrofreno | Autoventilato per una maggiore intensità d’uso | Leva di sblocco in metallo

Piastra di fondazione con tirafondi inclusa. Staffaggio motore ed a pavimento 269x106 mm n.4 Ø 12 mm

Alimentazione di rete ---
Alimentazione motore 400 Vac
Corrente massima assorbita 1,7 A
Spinta massima 2000 N
Velocità d’apertura 10,5 m/min
Ciclo di lavoro uso intensivo
Indice di protezione IP44
Centrale incorporata
Ricevitore integrato
Encoder
Encoder virtuale
Finecorsa magnetici
Pignone per cremagliera M4 Z18
Temperatura di funzionamento -20°C /+50°C
Lubrificazione GRASSO
Peso massimo cancello 2000 kg
Peso 21,3 kg
N. pezzi per pallet 20

START

APPLICAZIONE

1 attuatore per porte sezionali e avvolgibili, porte a libro con più di due ante, serrande non bilanciate e scorrevoli industriali

ALIMENTAZIONE CENTRALE

230 Vac monofase o 400 Vac trifase

ALIMENTAZIONE MOTORI

230 Vac monofase o 400 Vac trifase

FUNZIONI PRINCIPALI

Solo logica di funzionamento uomo presente | morsettiere fisse | Ingressi finecorsa motore | Ingressi apre, chiude e arresto emergenza | Pulsanti di apre e chiude integrati nell’unità di controllo | Uscita per collegamento lampeggiante e condensatore ausiliario di spunto avviamento motore

THINKY

APPLICAZIONE

1 attuatore per porte sezionali e avvolgibili, porte a libro con più di due ante, serrande non bilanciate e scorrevoli industriali

ALIMENTAZIONE CENTRALE

230 Vac monofase o 400 Vac trifase

ALIMENTAZIONE MOTORI

230 Vac monofase o 400 Vac trifase

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e codifica radio ARC e predisposizione per ricevitore radio ad innesto | Predisposta per collegamento encoder assoluto e cablaggio rapido (motori VN “ESW”) | Autoset parametri di funzionamento con motori provvisti di encoder assoluto (VN “ESW”) | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi finecorsa motore | Ingressi apre, chiude, passo-passo, pedonale e stop | Ingressi per 4 coppie di fotocellule (impostabili attive sia in apertura che chiusura o attive solo in chiusura) e dotati di logica PHOTO TEST | Ingresso per bordo sensibile N.C o 8K2 | Ingresso per sensore di sicurezza | Uscita configurabile come spia segnalazione cancello aperto, secondo canale radio, luce di cortesia e luce di zona | Uscita configurabile come spia segnalazione cancello aperto o test fotocellule | Protezione mancanza fase e superamento soglia corrente motore | Possibilità di gestire parametri memorizzati su centrale elettronica con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione

Schema Tecnico BULL20T
Schema Morsetti BULL20T
