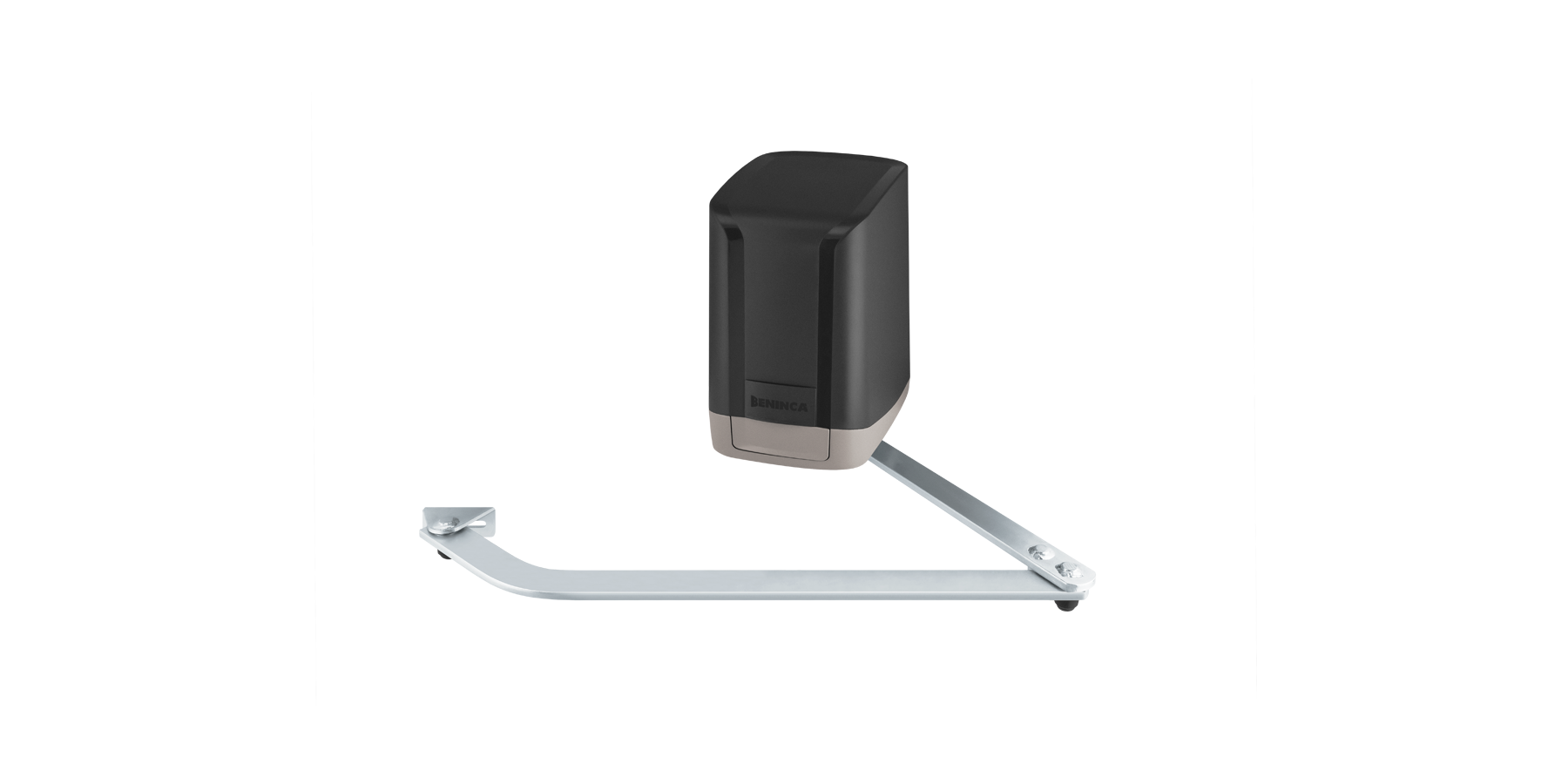

Antrieb SAM.24 PLUS
SAM.24 PLUS
24 Vdc | Intensivbetrieb
24 Vdc selbsthemmender Antrieb für Intensivnutzung | Ideal für Flügeltore, die sich durch große Pfosten mit Flügelbandtiefen von bis zu 350 mm auszeichnen (nur 170 mm breit) | Das Encoder-Gerät bietet höchste Sicherheit und Präzision in den Bewegungsphasen des Tores | Robuster Gelenkarm mit Sperre beim Schließen, die es ermöglicht, die Anschlagposition während der Installation einfach zu bestimmen | Die gerillte Ausgangswelle sorgt für maximale Stabilität und Widerstandsfähigkeit | Motorhalterung mit Kabeldurchführung | Garantierter Betrieb auch bei Stromausfall durch perfekt in den Motor integrierbare Batterien | Quetschschutzsystem mit Kraftabschaltung | Möglichkeit der einstellbaren Drahtentriegelung, die eine Öffnung von außen im Falle eines Stromausfalls ermöglicht
Lieferung ohne Arm
|
1x |
SAM.E24 PLUS 24 Vdc selbsthemmender Antrieb für Intensivnutzung mit Steuerung und Empfänger integriert |
|
1x |
SAM.24 PLUS 24 Vdc selbsthemmender Antrieb für Intensivnutzung |
|
2x |
SAM.BA PLUS Einzelarm aus verzinktem Stahl |
|
1x |
PUPILLA.T In drei Positionen ausrichtbares Lichtschrankenpaar, Spannungsversorgung 14÷30 Vac / 12÷30 Vdc | Die nahe Montage von 2 Paaren ist ohne Synchronisation möglich |
|
1x |
STAR Blinkleuchte 12 ÷ 255 Vac / 14 ÷ 255 Vdc mit integrierter Antenne |
|
1x |
TO.GO2VA Handsender mit 2 Kanälen, 433,92 MHz, mit Advanced Rolling Code und Rolling Code |
| Verwendung | gewerbliche Nutzung |
| Versorgungsspannung Motor | 24 Vdc |
| Max. Stromaufnahme | 5,5 A |
| Drehmoment | 240 Nm |
| Öffnungszeit | 16” (einschl. Verlangsamung) |
| ED | Intensivbetrieb |
| Schutzklasse | IP44 |
| Integrierte Steuerung | |
| Encoder | |
| Mechanischer Anschlag beim Öffnen | einstellbar |
| Mechanischer Anschlag beim Schließen | optional |
| Betriebstemperatur | -20°C /+50°C |
| Schmierung | FETT |
| Max. Flügellänge | 2,5 m |
| Gewicht | 6 kg |
| Stückzahl je Palette | 45 |
| Gewicht des Sets | 20 kg |
| Anzahl Sets je Palette | 15 |
BRAINY24
ANWENDUNG
1 oder 2 Antriebe für Drehtore, gegenüberliegende Schiebetore und industrielle Falttore mit maximal 2 Flügeln
VERSORGUNG DER STEUERUNG
230 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
24 Vdc / 120 W + 120 W
HAUPTFUNKTIONEN
Integriertes LCD-Display | Integrierter 433,92 MHz Funkempfänger mit 64 Codes und 3 Funkcodierungen (Advanced Rolling Code, Rolling Code, Festcode) | Herausnehmbare Klemmleisten | Eingänge für Endschalter (separat für jeden Motor) | Eingänge für Öffnen, Schließen, und Gehtür| Eingänge für Lichtschrankenaktivierung beim Öffnen-Schließen und nur beim Schließen | Eingang für Sicherheits-Kontaktleiste N.C. oder 8K2 | Ausgang für Elektroschloss 12 Vdc | Ausgang Kontrollleuchte für „Tor offen“ oder Lichtschrankentest, für zweiten Funkkanal und Test Fotozellen | Ausgang für Blinkleuchtenanschluss | Autoset Betriebsparameter | Elektronische Einstellung des Drehmoments (separat für jeden Motor) | Quetschschutz mit Kraftabschaltung | Elektronische Verlangsamungen beim Öffnen und Schließen (separat für jeden Motor) | Möglichkeit der Parameterkonfiguration und der Fernbedienungsverwaltung über das Advantouch-System | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung
BRAINY24 PLUS
ANWENDUNG
1 oder 2 Antriebe für Drehtore, gegenüberliegende Schiebetore und industrielle Falttore mit maximal 2 Flügeln
VERSORGUNG DER STEUERUNG
115 oder 230 Vac (auswählbar) 50/60Hz
VERSORGUNG DES MOTORS
24 Vdc / 240 W + 240 W
HAUPTFUNKTIONEN
Integriertes LCD-Display | Integrierter 433,92 MHz-Funkempfänger 64 Codes und 3 Kodierungen (Advanced Rolling Code, Rolling Code, Festcode) | Herausnehmbare Klemmleisten | Separate Endschaltereingänge für jeden Motor | Eingänge für Öffnen, Schließen, Schrittbetrieb und Fußgänger | Separate Eingänge für Lichtschranke für Öffnen-Schließen und nur für Schließen | Stopp-Eingang | Eingang für N.C. oder 8K2 Sicherheitskontaktleiste | Eingang für Encoder des Hydraulikmotors 24 Vdc | Ausgang für 12 Vdc Elektroschloss | 2 Ausgänge konfigurierbar als Warnlicht für offenes Tor, zweiter Funkkanal, Hilfslicht, Zonenlicht oder Lichtschrankentest, Blinkleuchte, Alarm für offenes Tor, Alarm NC-Eingänge | Ausgang für den Anschluss von Blinkleuchte | Autoset der Betriebsparameter | Separate elektronische Drehmomenteinstellung für jeden Motor | Separate elektronische Geschwindigkeitsregelung für jeden Motor | Quetschschutz mit Kraftabschaltung und Encoderverwaltung| Verlangsamungen beim Öffnen und Schließeb separat für jeden Motor | Vorbereitet für den Anschluss an KNX über X.BE (optional) | Vorbereitet für Steuerung, Konfiguration, Diagnostik und Firmware-Update über die BeUP-App, über das Zubehör PRO.UP | Möglichkeit der Parameterkonfiguration und der Verwaltung der Handsender mit dem Advantouch-System | Anzahl der Manöver | Zugangspasswort für Programmierung | Wartungsmeldung | Integriertes Batterieladegerät
TRUST24
ANWENDUNG
1 bis 2 Antriebe für Drehtore
VERSORGUNG DER STEUERUNG
100 ÷ 250 Vac - 50/60 Hz
VERSORGUNG DES MOTORS
24 Vdc / 130 W + 130 W
HAUPTFUNKTIONEN
Eingebautes LCD-Display | Eingebauter Funkempfänger 433,92 MHz mit 512 Codes und ARC-Funkcodierung | Herausnehmbare Klemmleisten | Separate Endschaltereingänge für jeden Motor | Automatische, halbautomatische und Totmann-Betriebslogik | Separate Encodereingänge für jeden Motor | Eingänge für Öffnen, Schließen, Schrittbetrieb, Fußgänger und Stopp | Eingang für Lichtschranken aktiv bei Öffnen-Schließen und Lichtschranken aktiv nur bei Schließen | Eingang für Sicherheitskontaktleiste N.C. oder 8K2 | Ausgang für 12/24 Vdc Elektroschloss | Zwei Ausgänge konfigurierbar als Kontrollleuchte für offenes Tor, Hilfsleuchte, Zonenleuchte, zweiter Funkkanal, Lichtschrankentest, Blinkleuchte | Autoset der Betriebsparameter | Separate elektronische Drehmomenteinstellung für jeden Motor | Quetschschutz mit Kraftabschaltung und Encoderverwaltung | Elektronische Drehmomenteinstellung mit automatischer Berechnung für jeden Verfahrpunkt (STC SYSTEM) | Separat einstellbare Verlangsamungen für jeden Motor | Möglichkeit des encoder- oder zeitgesteuerten Betriebs (über virtuellen Encoder verwaltet) auch unabhängig zwischen den beiden Motoren | Integrierte ESA+ zur Energieeinsparung | Vorbereitet für den KNX-Anschluss über X.BE (optional) | Vorbereitet für Steuerung, Konfiguration, Diagnose und Firmware-Update über die BeUP-App, über das PRO.UP-Zubehör | Möglichkeit der Konfiguration von Parametern und Verwaltung von Handsendern mit dem Advantouch-System | Anzahl der Manöver | Zugangs- und Programmierpasswort | Wartungsmeldung | Integriertes Batterieladegerät | Standby-Verbrauch gemäß europäischer Verordnung (EU) 2023/826
