ZED.SC | Antriebe für Garagen und Industrietore | Automatismi Benincà
Laden Sie Bedienungsanleitungen herunter

Private Nutzung

Gewerbliche Nutzung

Schwingtore mit Gegengewichten

230 Vac

Bis zu 11 ㎡

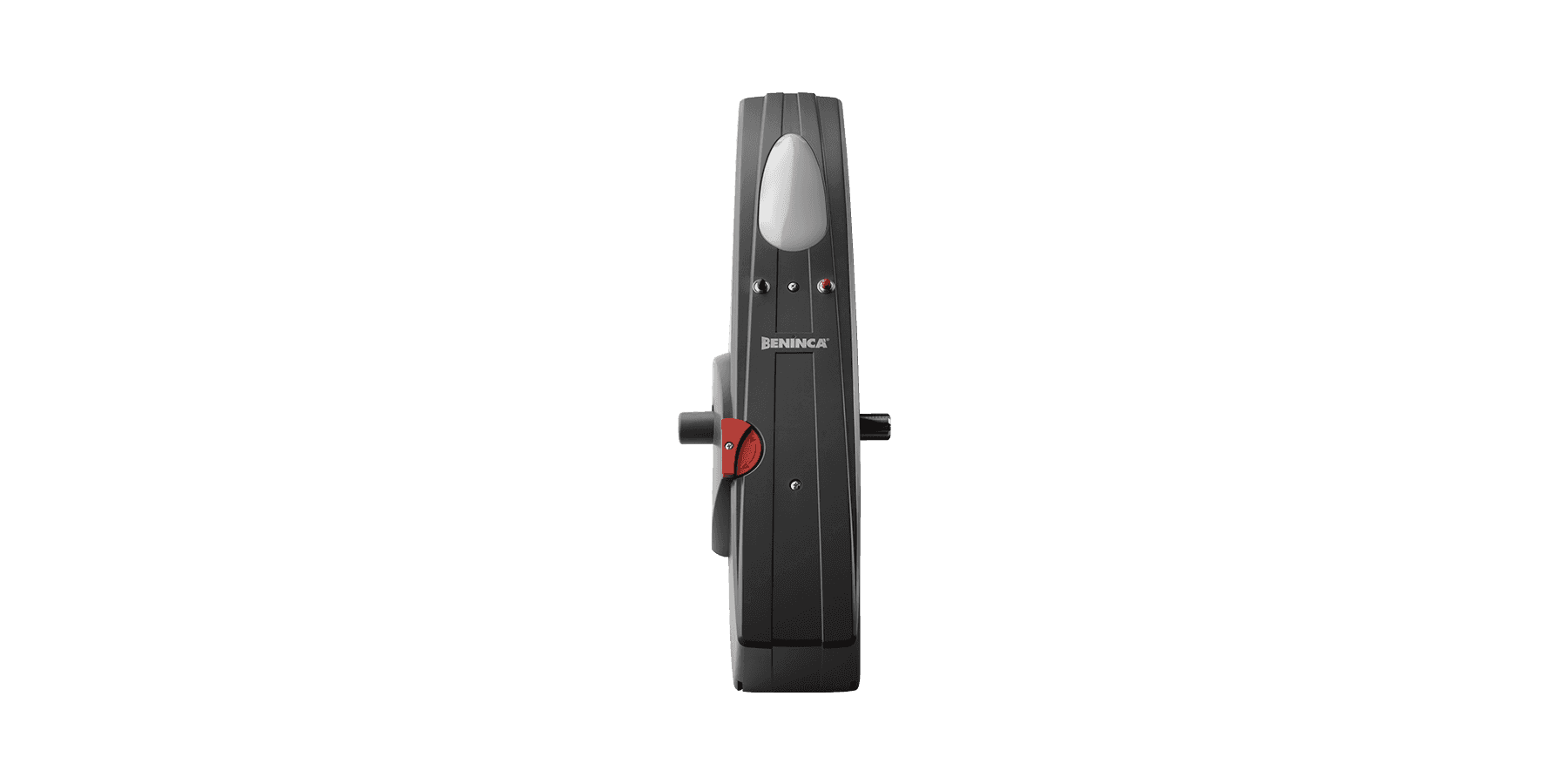

ZED.SC

230 Vac

230 Vac Antrieb | Hilfslicht, Endschalter und Befehlstasten integriert

Netzspeisung 230 Vac (50-60Hz)
Versorgungsspannung Motor 230 Vac
Max. Stromaufnahme 1,5 A
Drehmoment 350 Nm
Öffnungszeit 14”
ED 30%
Schutzklasse IP40
Integrierte Steuerung
Integrierter Empfänger
Encoder
Betriebstemperatur -20°C /+50°C
Max. Torfläche 1 Motor (2 Motoren) 11 ㎡ (15 ㎡)
Gewicht 9,3 kg
Stückzahl je Palette 50

LOGICA

ANWENDUNG

1 bis 2 Antriebe für Kipptore

VERSORGUNG DER STEUERUNG

230 Vac - 50/60 Hz

VERSORGUNG DES MOTORS

230 Vac / 300 W + 300 W

HAUPTFUNKTIONEN

Integriertes LCD-Display | Integrierter Funkempfänger 433,92 MHz mit 64 Codes und ARC-Funkcodierung | Herausnehmbare Klemmleisten | Funktionslogik automatisch, halbautomatisch und mit Totmann-Funktion | Encoder-Eingang für Hinderniserkennung | Getrennte Endschaltereingänge für das Öffnen und Schließen eines Motors | Separate Endschalter-Eingänge für jeden Motor | Eingänge für Schrittbetrieb, Schließen und Stopp | Eingang für N.C. oder 8K2 Sicherheits-Kontaktleiste | Eingang Lichtschranke programmierbar für Aktivierung beim Öffnen-Schließen oder nur beim Schließen | Ausgang konfigurierbar als Warnlicht bei offenem Tor, zweiter Funkkanal oder Lichtschrankentest | Ausgang für Blinkleuchtenanschluss | Ausgang für Hilfslicht 24 Vdc | Autoset Betriebsparameter für Motoren der Serie ZED mit Encoder | Elektronische Einstellung des Drehmoments (4 Stufen) | Autoset Betriebsparameter und Verlangsamung | Einstellbare Verlangsamung | Möglichkeit der Parameterkonfiguration und der Handsendersverwaltung über das Advantouch-System | Anzahl der Bewegungen | Zugangspasswort für die Programmierung | Wartungsmeldung

Technisches Diagramm ZED.SC
Klemmenplan ZED.SC
