ZED.SC | Automatismi per porte da garage e industriali | Automatismi Benincà
Scarica Istruzioni

Uso residenziale

Uso condominiale

Porte basculanti a contrappesi

230 Vac

Fino a 11 ㎡

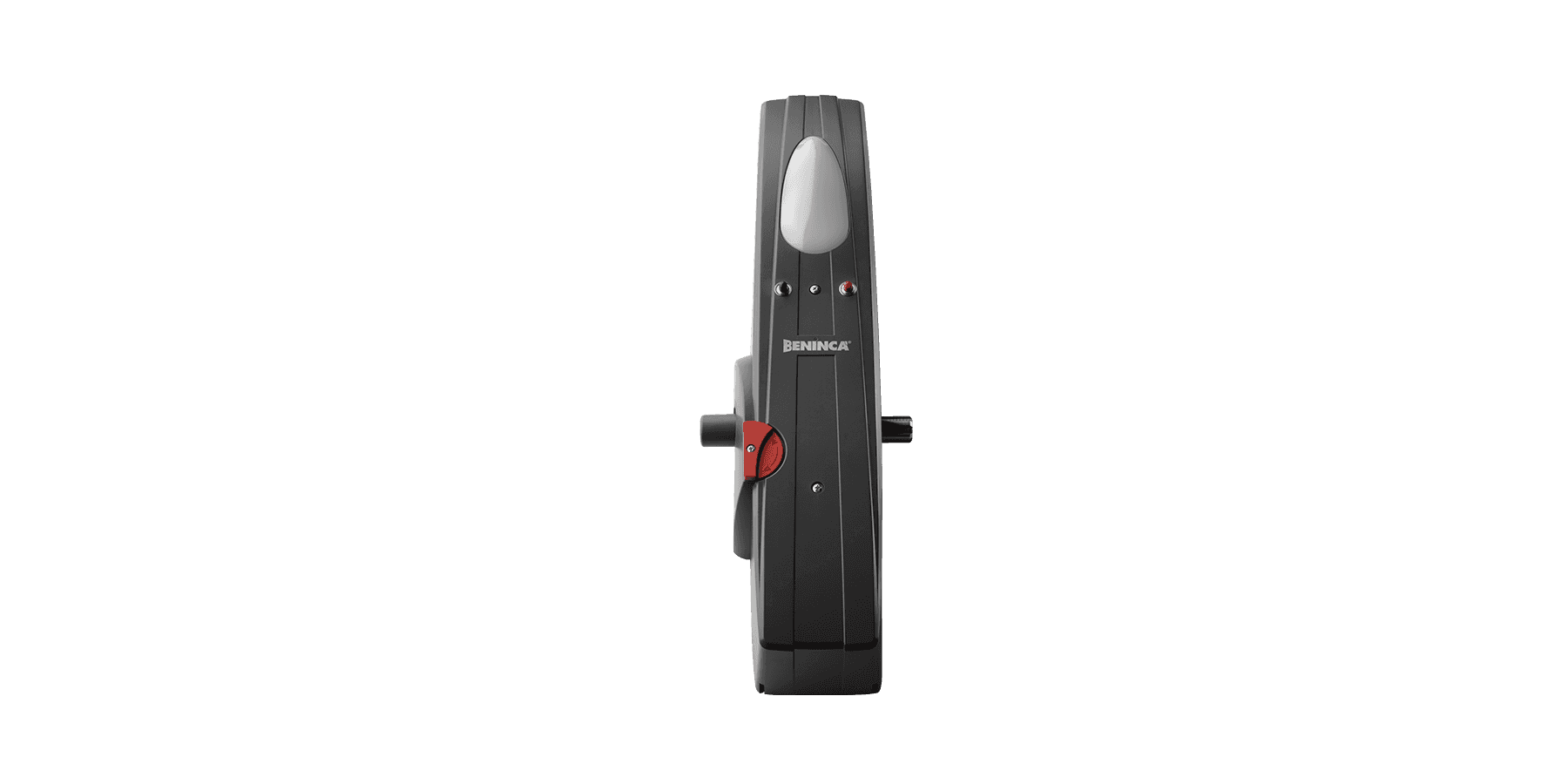

ZED.SC

230 Vac

Motoriduttore 230 Vac | Luce di cortesia, finecorsa e pulsanti di controllo integrati

Alimentazione di rete 230 Vac (50-60Hz)
Alimentazione motore 230 Vac
Corrente massima assorbita 1,5 A
Coppia 350 Nm
Tempo d’apertura 14”
Ciclo di lavoro 30%
Indice di protezione IP40
Centrale incorporata
Ricevitore integrato
Encoder
Temperatura di funzionamento -20°C /+50°C
Superficie max porta 1 motore (2 motori) 11 ㎡ (15 ㎡)
Peso 9,3 kg
N. pezzi per pallet 50

LOGICA

APPLICAZIONE

1 o 2 attuatori per porte basculanti

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

230 Vac / 300 W + 300 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingresso encoder per rilevamento ostacoli | Ingressi finecorsa apertura e chiusura separati per un motore | Ingressi finecorsa separati per un motore | Ingressi passo-passo, chiude e stop | Ingresso per bordo sensibile N.C. o 8K2 | Ingresso fotocellula programmabile attivo sia in apertura che chiusura o attivo solo in chiusura | Uscita configurabile come spia segnalazione cancello aperto, secondo canale radio o test fotocellule | Uscita per collegamento lampeggiante | Uscita per luce di cortesia 24Vdc | Autoset parametri di funzionamento con motori serie ZED dotati di encoder | Regolazione elettromeccanica della coppia su 4 livelli | Autoset parametri di funzionamento e rallentamenti | Rallentamenti regolabili | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione

Schema Tecnico ZED.SC
Schema Morsetti ZED.SC
