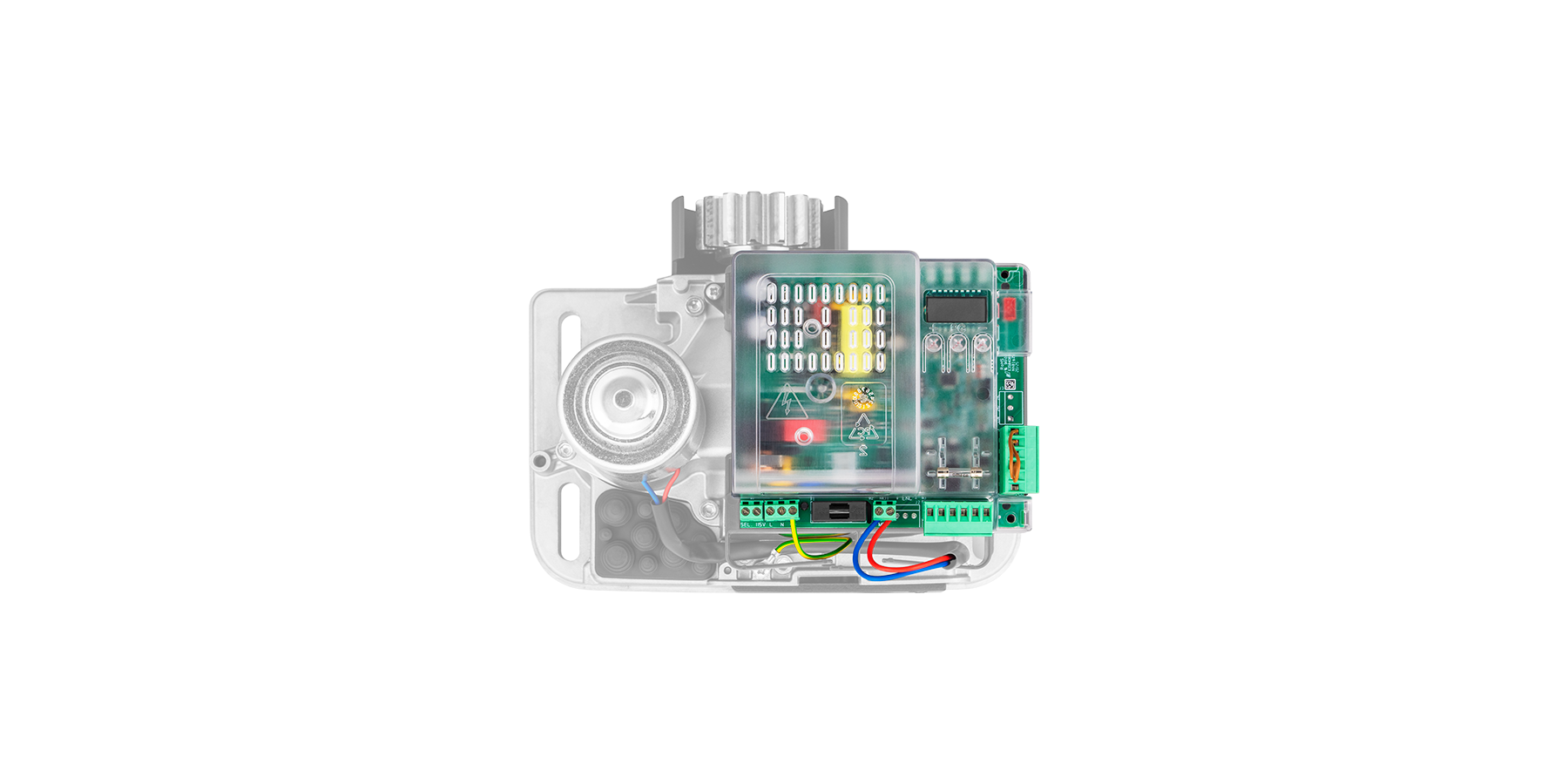

CP.W24-5IN
24 Vdc
Das Encodersignal wird von der Steuereinheit ausgehend von der Messung der Betriebsparameter des Elektromotors neu erzeugt. Es ist somit möglich, die Abbremsungen optimal zu steuern, den Bewegungsverlauf des Tors zu verfolgen und die Abgabe des Drehmoments je nach Torposition zu steuern, um maximale Sicherheit zu gewährleisten
Intelligentes Leistungsregelsystem, das die Erfassung dynamischer Daten durch präzise Drehmomentberechnung ermöglicht. Das STC-System ermöglicht die Identifizierung aller kritischen Punkte, indem das Drehmoment entsprechend dem gemessenen Verlauf und den tatsächlichen Anforderungen angepasst wird
Empfänger 433,92 Mhz mit exklusivem Advanced Rolling Code (ARC)
Funktion, die die Betriebsparameter automatisch anpasst, um die Installation und Prüfung des Systems zu vereinfachen
Möglichkeit, die Anzahl der Zyklen einzustellen, nach denen das Wartungsanforderungssignal an der Anlage ausgelöst wird
Ermöglicht die Eingabe eines Sicherheitscodes für die Programmierung der Steuerung, der den Zugriff auf die Menüs und die Änderung der Parameter verhindert
Vorbereitung für den Anschluss von Zubehör X.BE (KNX) und Q.BE (MQTT)
Verwaltung der Steuerung über die BeUP-App und das pro.UP-Zubehör, mit dem das Menü der Steuerung nachgebildet werden kann, um Parameter und Logik einzustellen, Fehlermeldungen zu lesen und die Firmware zu aktualisieren. Es können Ferndiagnostik durchgeführt, der Torstatus überprüft und Befehle gesendet werden
64 speicherbare Sender innerhalb des Empfängers
Standby-Verbrauch gemäß europäischer Verordnung (EU) 2023/826
CP.W24-5IN
ANWENDUNG
1 Antrieb für Schiebetorantriebe der Serie WOLF624
VERSORGUNG DER STEUERUNG
115 oder 230 Vac (auswählbar) 50/60Hz
VERSORGUNG DES MOTORS
24 Vdc / 9 A
HAUPTFUNKTIONEN
Eingebautes LCD-Display | Eingebauter Funkempfänger 433,92 MHz mit 64 Codes und ARC-Funkcodierung | Abnehmbare Klemmleisten | Logik für automatischen, halbautomatischen und Totmann-Betrieb | 5 Multifunktionseingänge bieten zahlreiche Konfigurationsmöglichkeiten für jeden verdrahteten Eingang, zum Beispiel: Schritt-für-Schritt, Öffnen, Schließen, Stopp, Fußgängerfunktion, Lichtschranke aktiv beim Öffnen, Lichtschranke aktiv beim Schließen, Sicherheitskontaktleiste N.C| Konfigurierbarer Ausgang als Anzeige für geöffnete Tore, zweiter Funkkanal des eingebauten Empfängers, Torebeleuchtung, Beleuchtung, Lichtschrankentest, Wartungsanzeige, Kontakt geschlossen bei geöffneter oder geschlossener Tore | Ausgang für den Anschluss einer Blinkleuchte, konfigurierbar als Dauerlicht oder Blinklicht | Autoset Betriebsparameter | Elektronische Drehmomenteinstellung mit automatischer Berechnung für jeden Verfahrweg (STC SYSTEM) | Getrennte elektronische Einstellung der Öffnungsund Schließgeschwindigkeiten | Quetschschutz mit Kraftabschaltung | Virtueller Encoder | Einstellbare Verlangsamungen | Integrierte ESA+ zur Energieeinsparung | Vorgesehen für den Anschluss von X.BE (KNX)- und Q.BE (MQTT)-Zubehör | Konfiguration, Diagnose, Firmware-Update und Verwaltung der Fernbedienungen über die BeUP-App mittels PRO.UP-Zubehör | Anzahl der Manöver | Passwort für den Programmierzugang | Wartungsmitteilung | Anschlussmöglichkeit für SW.CB Batterieladegerät (optional) | Standby-Verbrauch gemäß europäischer Verordnung (EU) 2023/826
