Motoriduttore SAM.E24

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati
SAM.E24 | Automatismi per cancelli ad ante battenti | Automatismi Benincà
Scarica Istruzioni

24 Vdc

Fino a 2,5 m per anta

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)

Predisposizione per la gestione della centrale di comando attraverso l’app BeUP e accessorio pro.UP che, ricreando il menù della centrale, consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi.

512 trasmettitori memorizzabili all’interno della ricevente

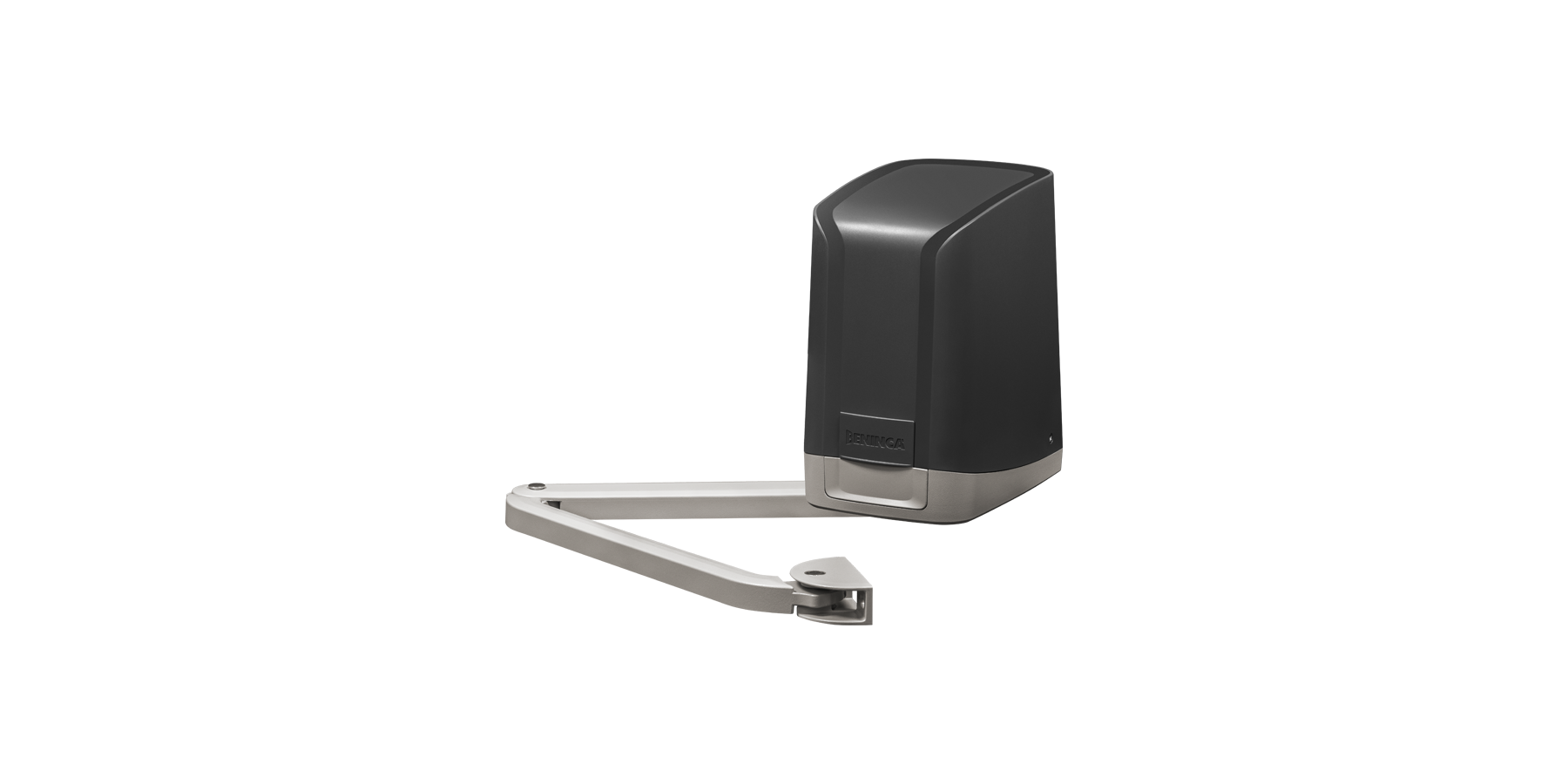

SAM.E24

24 Vdc | uso intensivo

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati | La centrale di comando accessibile dall’alto, è posizionata su un supporto rimovibile che agevola le operazioni di installazione ed offre un rapido accesso ai fermi meccanici | Alimentatore switching 100 ÷ 250 Vac che consente consumi ridotti e una lunga vita dell’attuatore | Ideale per cancelli battenti caratterizzati da colonne di elevate dimensioni con quote di profondità del cardine anta fino a 280 mm (solo 170 mm di larghezza) | Il dispositivo encoder garantisce massima sicurezza e precisione nelle fasi di movimentazione del cancello | Dispositivo STC System che consente di gestire l’erogazione della coppia in relazione alla posizione del cancello garantendo massima sicurezza | Robusto braccio dotato di blocco in chiusura che consente di definire agevolmente la posizione di finecorsa durante l’installazione | Staffa di fissaggio motore dotata di passacavo | Funzionamento garantito anche in mancanza di energia elettrica tramite batterie perfettamente integrabili nel motore | Sistema antischiacciamento con rilevazione amperometrica | Predisposto per la connessione dell’accessorio X.BE per l’integrazione di impianti domotici KNX e per la programmazione tramite app BeUP e interfaccia PRO.UP | Possibilità sblocco a filo regolabile che consente l’apertura dall’esterno in caso di mancanza di energia elettrica

Braccio non incluso

SAM.E24 1x

SAM.E24

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati

SAM.24 1x

SAM.24

Motoriduttore irreversibile 24 Vdc per uso intensivo

SAM.BA 2x

SAM.BA

Braccio articolato

PUPILLA.T 1x

PUPILLA.T

Coppia di fotocellule orientabili in tre posizioni, alimentazione 14÷30 Vac / 12÷30 Vdc | Possibilità di montaggio ravvicinato di 2 coppie senza sincronizzazione

LAMPY 1x

LAMPY

Lampeggiante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antenna integrata

TO.GO2VA 1x

TO.GO2VA

Trasmettitore 2 canali, 433,92 MHz, con codifica Advanced Rolling Code e Rolling Code

Alimentazione di rete 100 ÷ 250 Vac (50-60Hz)
Alimentazione motore 24 Vdc
Corrente massima assorbita 3,5 ÷ 1,9 A
Coppia 220 Nm
Tempo d’apertura 14” (incluso rallentamento)
Ciclo di lavoro uso intensivo
Indice di protezione IP44
Centrale incorporata
Encoder
Fermo meccanico in apertura regolabile
Fermo meccanico in chiusura opzionale
Temperatura di funzionamento -20°C /+50°C
Lubrificazione GRASSO
Lunghezza max anta 2,5 m
Peso 7,9 kg
N. pezzi per pallet 45
Peso kit 17 kg
N. kit per pallet 20

CP.SAM

APPLICAZIONE

2 attuatori per cancelli a battente serie SAM

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

24 Vdc / 5,5 A + 5,5 A

ASSORBIMENTO IN STAND-BY

0,8 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 512 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi encoder separati per ogni motore | Ingressi apre, chiude, passo-passo, pedonale e stop | Ingresso per fotocellula attiva in apertura-chiusura e fotocellula attiva solo in chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita per elettroserratura 12/24 Vdc | Due uscite configurabili come spia segnalazione cancello aperto, luce di cortesia, luce di zona, secondo canale radio, test fotocellule, lampeggiante, contatto di allarme | Autoset parametri di funzionamento | Regolazione elettronica della coppia separata per ogni motore| Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Rallentamenti regolabili separatamente per ogni motore | Possibilità di funzionamento ad encoder o a tempo (gestito tramite encoder virtuale) anche in maniera indipendente tra i due motori | ESA+ integrato per risparmio energetico | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso e programmazione | Avviso manutenzione | Caricabatterie integrato, compatibile con 2 batterie 12V 1,2Ah

Schema Tecnico SAM.E24
Schema Morsetti SAM.E24
