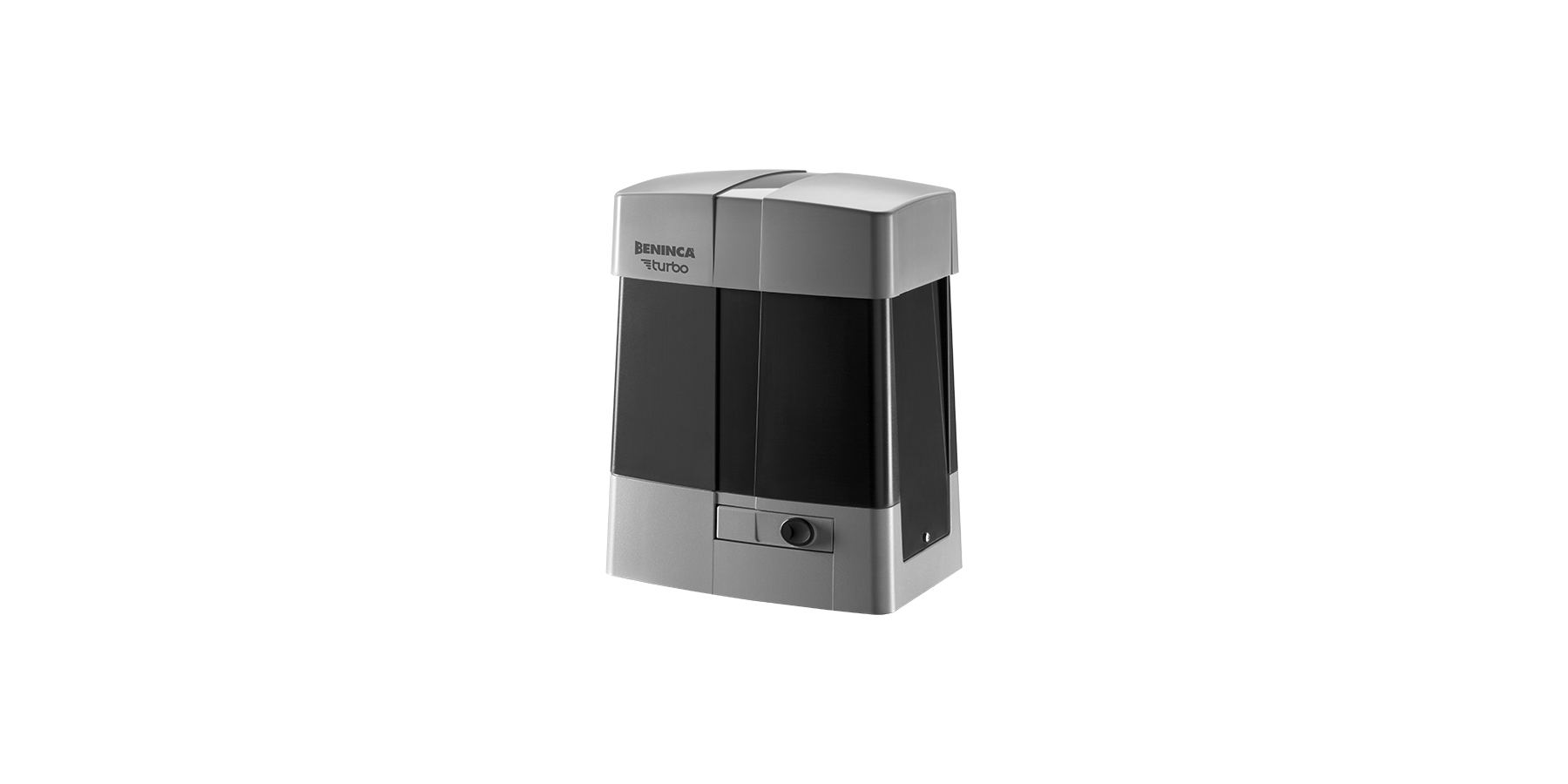

Motoriduttore BULL1224 TURBO.S

Motoriduttore veloce 24 Vdc per uso intensivo con finecorsa magnetici, centrale incorporata ed encoder virtuale
BULL1224 TURBO.S | Automatismi per cancelli scorrevoli | Automatismi Benincà
Scarica Istruzioni

Uso condominiale

24 Vdc

Fino a 1200 kg

Motoriduttore con velocità di apertura superiore ai valori standard

Velocità massima di manovra 24 m/min

Segnale encoder ricreato dalla centrale di comando partendo dalla misura dei parametri di funzionamento del motore elettrico. È possibile gestire in modo ottimale i rallentamenti, tracciare il tragitto del cancello erogando la coppia in relazione alla sua posizione per garantire massima sicurezza

Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità

Motori dotati di lubrificazione a olio a garanzia della massima durata del riduttore e agli alti rendimenti

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)

Predisposizione per la gestione della centrale di comando attraverso l’app BeUP e accessorio pro.UP che, ricreando il menù della centrale, consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi.

512 trasmettitori memorizzabili all’interno della ricevente

BULL1224 TURBO.S

24 Vdc | uso intensivo

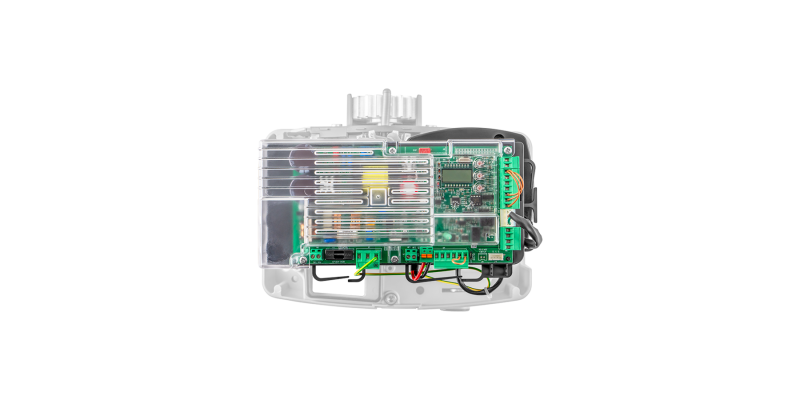

Motoriduttore veloce 24 Vdc per uso intensivo con finecorsa magnetici, centrale incorporata ed encoder virtuale | Alimentatore switching 115/230 Vac che consente consumi ridotti e una lunga vita dell’attuatore | La centrale di comando, posta nella parte superiore del motore, permette di agevolare le operazioni di cablaggio | La presenza dell’encoder virtuale consente di gestire in modo ottimale i rallentamenti, tracciarne il tragitto (STC System) e gestire l’erogazione della coppia in relazione alla posizione del cancello garantendo massima sicurezza | Autoprogrammazione da radiocomando attivabile alla prima installazione | Pratici alloggiamenti guidacavi | Massime prestazioni e velocità (24 m/min con 1200 kg) | Sistema antischiacciamento con rilevazione amperometrica | Sensore di sicurezza che interrompe l’alimentazione motore durante le operazioni di sblocco | Predisposto per la connessione dell’accessorio X.BE per l’integrazione di impianti domotici KNX e per la programmazione tramite app BeUP e interfaccia PRO.UP | Comodo alloggiamento per 2 batterie mod. DA.BT6 da 7 Ah | Possibilità di funzionamento anche in modalità ante contrapposte tramite l’accessorio (SIS)

Piastra di fondazione con tirafondi inclusa. Staffaggio motore ed a pavimento 269x106 mm n.4 Ø 12 mm

Alimentazione di rete 115 Vac / 230 Vac (50-60Hz)
Alimentazione motore 24 Vdc
Corrente massima assorbita 5 / 3 A
Spinta massima 550 N
Velocità d’apertura 12,5 ÷ 24 m/min
Ciclo di lavoro 80%
Indice di protezione IP44
Centrale incorporata
Ricevitore integrato
Encoder
Encoder virtuale
Finecorsa magnetici
Pignone per cremagliera M4 Z18
Temperatura di funzionamento -20°C /+50°C
Lubrificazione OLIO
Peso massimo cancello 1200 kg
Peso 17,3 kg
N. pezzi per pallet 20

CP.B24 TURBO

APPLICAZIONE

1 attuatore per cancello scorrevole serie BULL624/1224 TURBO

ALIMENTAZIONE CENTRALE

115 o 230 Vac (selezionabile) 50/60Hz

ALIMENTAZIONE MOTORI

24 Vdc / 20 A

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 512 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi finecorsa motore | Ingressi stop, apre, chiude, passo-passo | Ingresso fotocellula (PHO) programmabile attivo sia in apertura che chiusura o attivo solo in chiusura | Ingresso fotocellula (PHC) attivo sia in apertura che chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Ingresso per sensore di sicurezza | Ingresso APRE configurabile come pedonale | Due uscite configurabili come spia segnalazione cancello aperto, luce di cortesia, luce di zona, secondo canale radio, test fotocellule, lampeggiante, contatto di allarme | Uscita per collegamento lampeggiante | Predisposizione per funzionamento ante contrapposte tramite schedina di sincronizzazione SIS (opzionale) | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Autoset parametri di funzionamento | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Sicurezza antischiacciamento con rilevazione amperometrica | Encoder virtuale | Rallentamenti regolabili | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione | Caricabatterie integrato, compatibile con batterie mod. DA.BT2/DA.BT6

Schema Tecnico BULL1224 TURBO.S
Schema Morsetti BULL1224 TURBO.S
