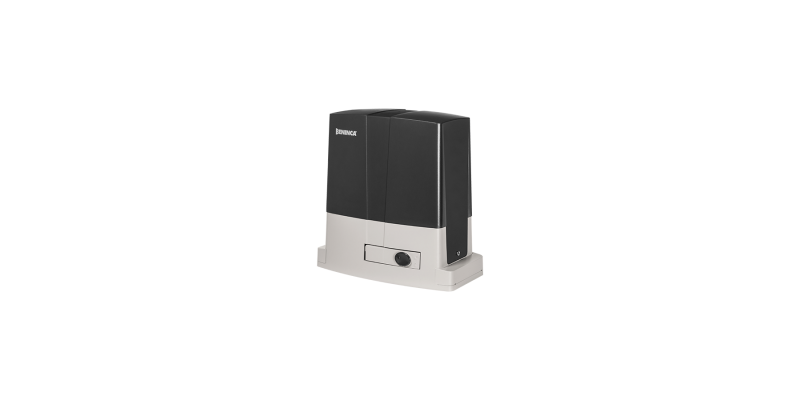

Motoriduttore BULL624SE

Motoriduttore 24 Vdc per utilizzi intensivi con centrale incorporata ed encoder virtuale

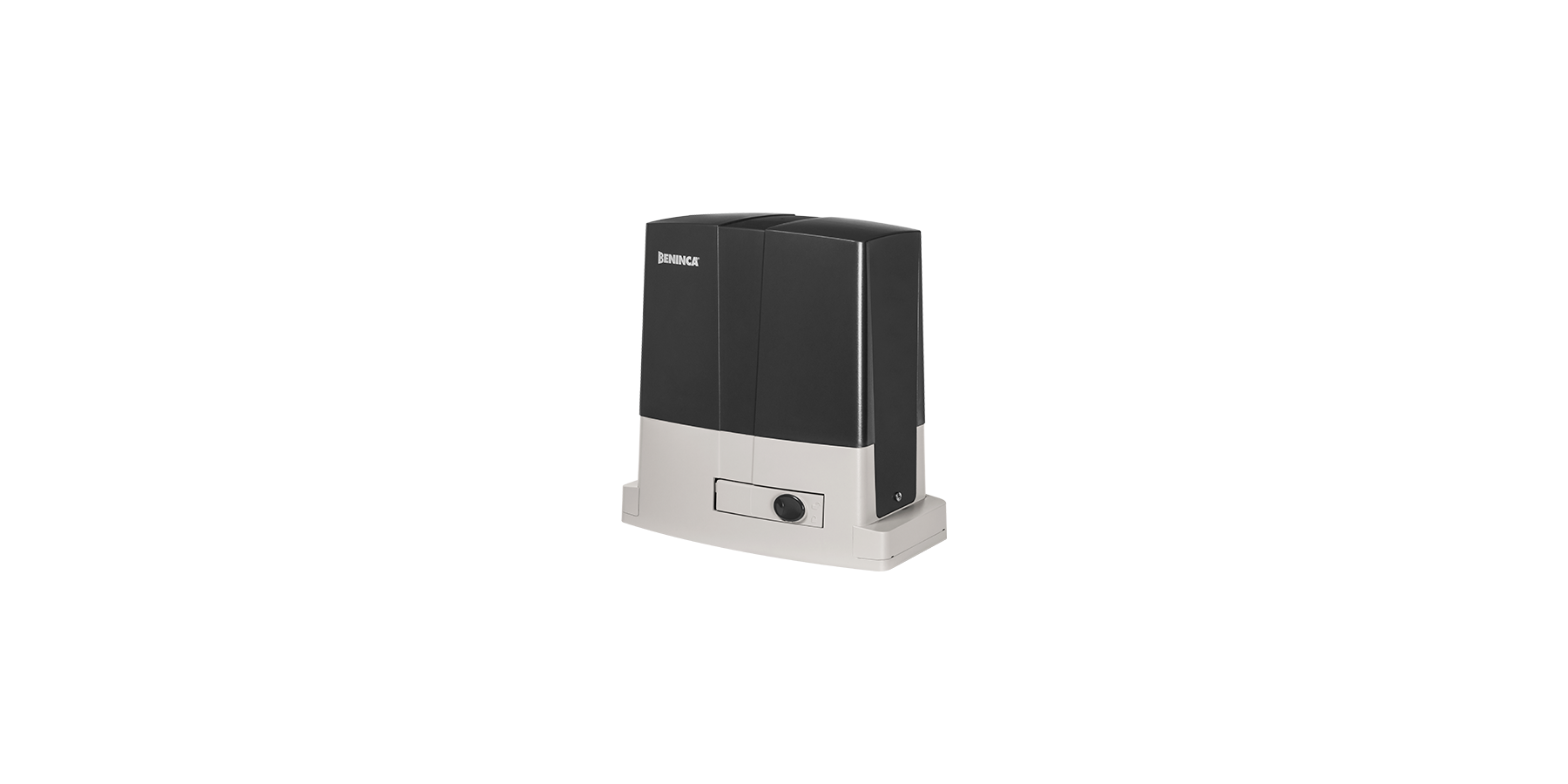

BULL624SE | Automatismi per cancelli scorrevoli | Automatismi Benincà
Scarica Istruzioni

Uso condominiale

24 Vdc

Fino a 600 kg

Segnale encoder ricreato dalla centrale di comando partendo dalla misura dei parametri di funzionamento del motore elettrico. È possibile gestire in modo ottimale i rallentamenti, tracciare il tragitto del cancello erogando la coppia in relazione alla sua posizione per garantire massima sicurezza

Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)

Predisposizione per la gestione della centrale di comando attraverso l’app BeUP e accessorio pro.UP che, ricreando il menù della centrale, consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi.

2048 trasmettitori memorizzabili all’interno della ricevente

Identifica i motori o le centrali di comando con valori di assorbimento in stand-by ≤ 0,8 W.

BULL624SE

24 Vdc | uso intensivo

Motoriduttore 24 Vdc per utilizzi intensivi con centrale incorporata ed encoder virtuale | Alimentatore switching 115/230 Vac che consente consumi ridotti e una lunga vita dell’attuatore | La centrale di comando, posta nella parte superiore del motore, permette di agevolare le operazioni di cablaggio | La presenza dell’encoder virtuale consente di gestire in modo ottimale i rallentamenti, tracciarne il tragitto (STC System) e gestire l’erogazione della coppia in relazione alla posizione del cancello garantendo massima sicurezza | Funzionamento garantito anche in mancanza di energia elettrica tramite batterie perfettamente integrabili nel motore | Sistema antischiacciamento con rilevazione amperometrica | Predisposto per la connessione dell’accessorio X.BE per l’integrazione di impianti domotici KNX e per la programmazione tramite app BeUP e interfaccia PRO.UP

Dima di fondazione rinforzata inclusa. Misure 326x164.5x2 mm, interasse di fissaggio motore 301x75 mm, n° 4 fori Ø 8.5 mm

BULL624SE 1x

BULL624SE

Motoriduttore 24 Vdc per utilizzi intensivi con centrale incorporata ed encoder virtuale

PUPILLA.T 1x

PUPILLA.T

Coppia di fotocellule orientabili in tre posizioni, alimentazione 14÷30 Vac / 12÷30 Vdc | Possibilità di montaggio ravvicinato di 2 coppie senza sincronizzazione

LAMPY 1x

LAMPY

Lampeggiante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antenna integrata

TO.GO2VA 1x

TO.GO2VA

Trasmettitore 2 canali, 433,92 MHz, con codifica Advanced Rolling Code e Rolling Code

Alimentazione di rete 115 / 230 Vac (50-60Hz
Alimentazione motore 24 Vdc
Corrente massima assorbita 3,3 / 1,8 A
Spinta massima 650 N
Velocità d’apertura 5,5 ÷ 14 m/min
Ciclo di lavoro uso intensivo
Indice di protezione IP44
Centrale incorporata
Ricevitore integrato
Encoder
Encoder virtuale
Finecorsa magnetici
Pignone per cremagliera M4 Z14
Temperatura di funzionamento -20°C /+50°C
Lubrificazione GRASSO
Peso massimo cancello 600 kg
Peso 8,6 kg
N. pezzi per pallet 40
Peso kit 9,3 kg
N. kit per pallet 40

CP.B24-D120

APPLICAZIONE

1 attuatore per scorrevole serie BULL SE

ALIMENTAZIONE CENTRALE

115 o 230 Vac (selezionabile) 50/60Hz

ALIMENTAZIONE MOTORI

24 Vdc / 9 A

ASSORBIMENTO IN STAND-BY

0,8 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 2048 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi finecorsa motore | Ingresso fotocellula (PHO) attivo sia in apertura che chiusura | Ingresso fotocellula (PHC) attivo solo in chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Ingresso APRE configurabile come pedonale | Due uscite configurabili come spia segnalazione cancello aperto, luce di cortesia, luce di zona, secondo canale radio, test fotocellule, lampeggiante, contatto di allarme | Uscita per collegamento lampeggiante | Predisposizione per funzionamento ante contrapposte tramite schedina di sincronizzazione SIS (opzionale) | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Autoset parametri di funzionamento | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Regolazioni elettroniche separate delle velocità di apertura e chiusura | Sicurezza antischiacciamento con rilevazione amperometrica | Encoder virtuale | Rallentamenti regolabili | ESA+ integrato per risparmio energetico | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione | Caricabatterie integrato, compatibile con batterie mod. DA.BT2/DA.BT6

Schema Tecnico BULL624SE
Schema Morsetti BULL624SE
