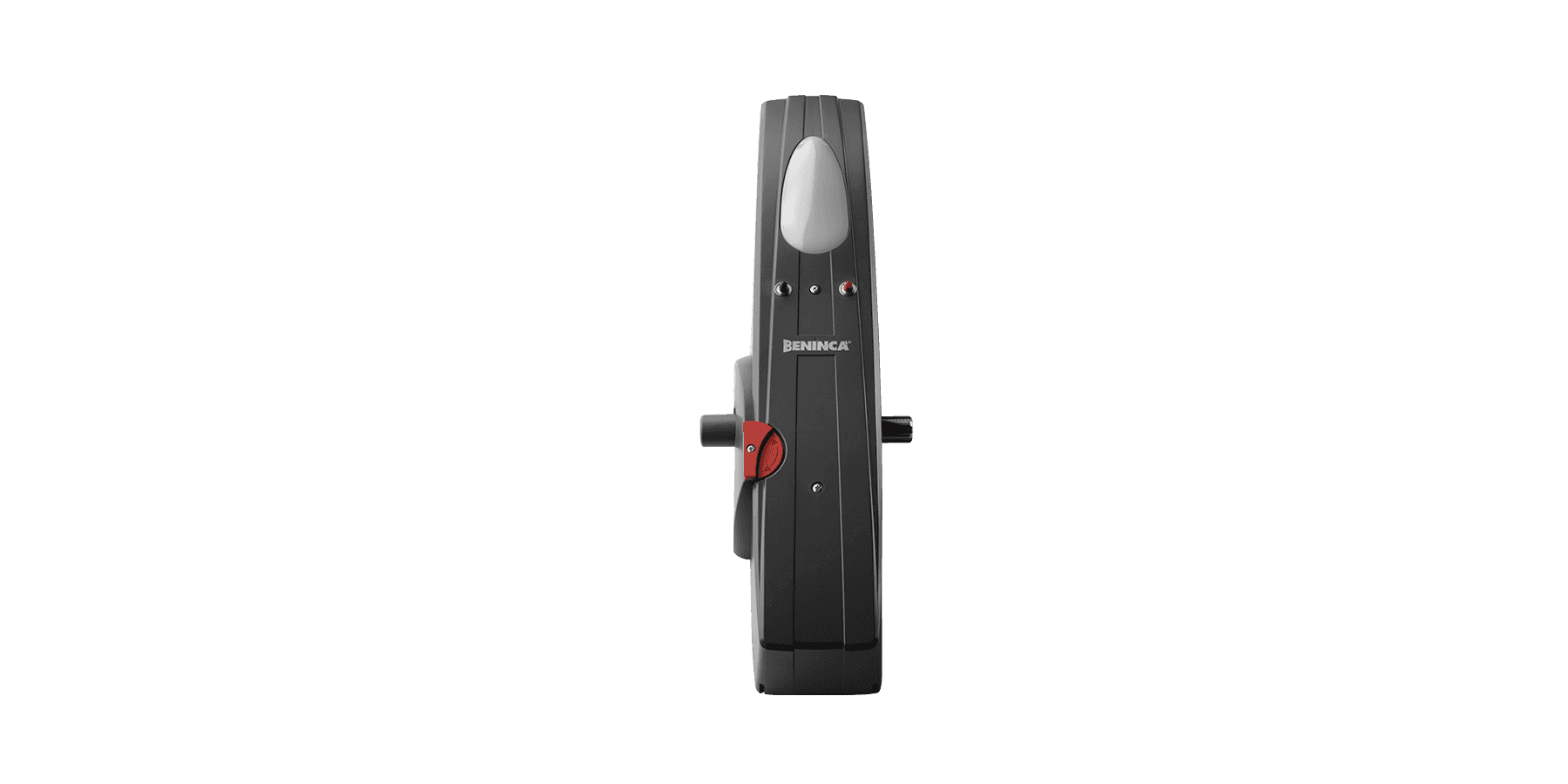

Motoriduttore ZED24.RI

Motoriduttore 24 Vdc per utilizzi intensivi con centrale incorporata
ZED24.RI | Automatismi per porte da garage e industriali | Automatismi Benincà
Scarica Istruzioni

Uso residenziale

Uso condominiale

Porte basculanti a contrappesi

24 Vdc

Fino a 10 ㎡

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

64 trasmettitori memorizzabili all’interno della ricevente

ZED24.RI

24 Vdc | uso intensivo

Motoriduttore 24 Vdc per utilizzi intensivi con centrale incorporata | Possibilità di funzionamento a batteria | Sistema antischiacciamento con rilevazione amperometrica | Luce di cortesia, finecorsa e pulsanti di controllo integrati

Alimentazione di rete 230 Vac (50-60Hz)
Alimentazione motore 24 Vdc
Corrente massima assorbita 1 A
Coppia 260 Nm
Tempo d’apertura 10" ÷ 15"
Ciclo di lavoro uso intensivo
Indice di protezione IP40
Centrale incorporata
Ricevitore integrato
Encoder
Temperatura di funzionamento -20°C /+50°C
Superficie max porta 1 motore (2 motori) 10 ㎡ (14 ㎡)
Peso 10,2 kg
N. pezzi per pallet 50

CP.ZED24

APPLICAZIONE

1 o 2 attuatori serie ZED24.RI

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

24 Vdc / 5,5 A + 5,5 A

FUNZIONI PRINCIPALI

Regolazione parametri e logiche di funzionamento tramite trimmer e dip-switch | Ricevitore radio integrato 433,92 MHz 64 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica e semiautomatica | Ingressi finecorsa motore | Ingressi apre, chiude, stop, passo-passo, fotocellula | Ingresso per bordo sensibile N.C. o 8K2 | Uscita per luce di cortesia 24 Vac/dc | Uscita spia segnalazione cancello aperto | Uscita per collegamento lampeggiante | Regolazione elettronica della coppia | Sicurezza antischiacciamento con rilevazione amperometrica | Rallentamenti fissi | Possibilità di gestire radiocomandi memorizzati su ricevente integrata con sistema Advantouch

Schema Tecnico ZED24.RI
Schema Morsetti ZED24.RI
