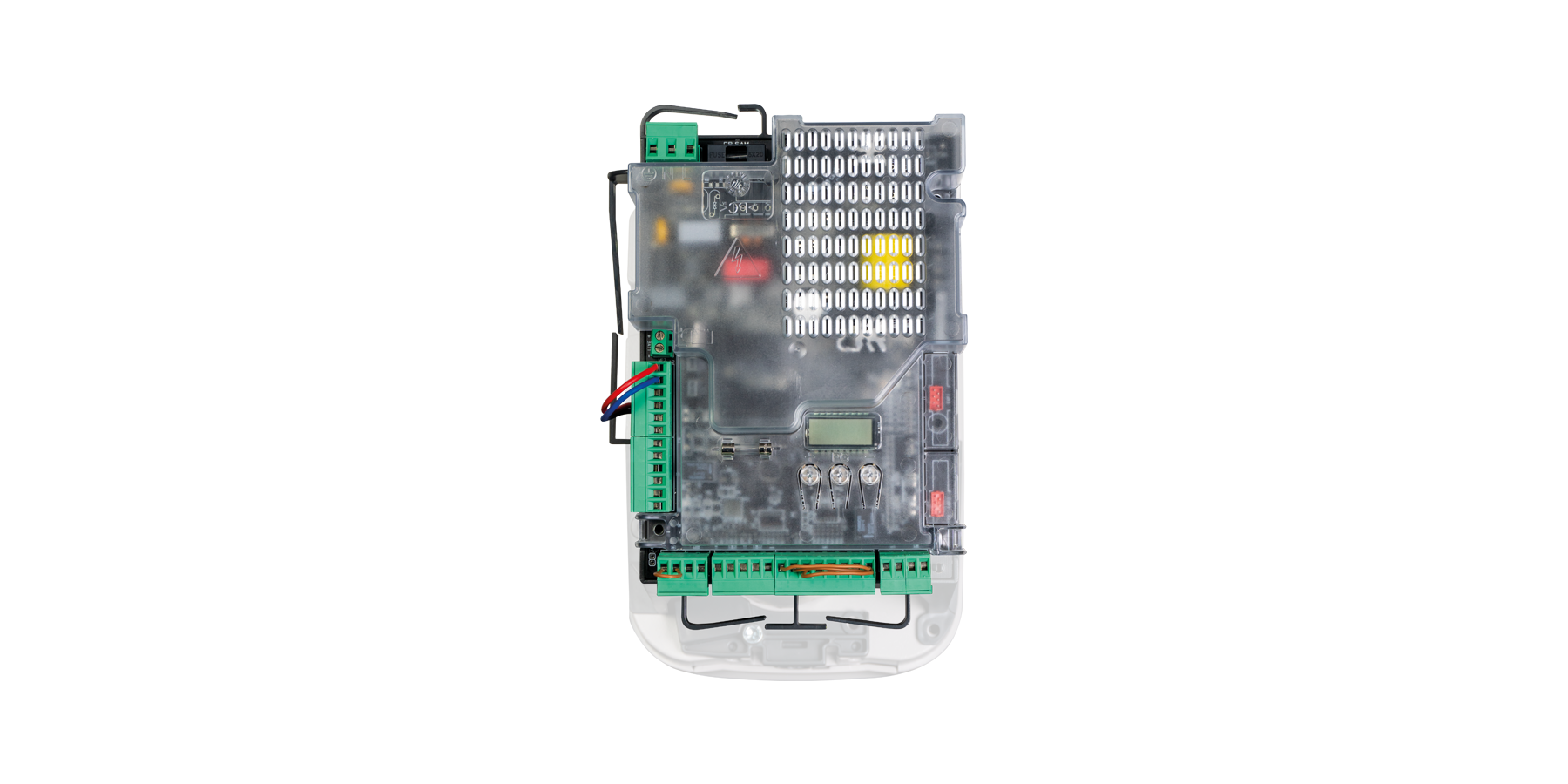

CP.SAM | Centrali interne | Automatismi Benincà
Scarica Istruzioni

Centrale che gestisce il dispositivo encoder per la massima precisione nelle fasi di manovra dell’automazione

Segnale encoder ricreato dalla centrale di comando partendo dalla misura dei parametri di funzionamento del motore elettrico. È possibile gestire in modo ottimale i rallentamenti, tracciare il tragitto del cancello erogando la coppia in relazione alla sua posizione per garantire massima sicurezza

Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

Funzione che regola automaticamente i parametri di funzionamento per semplificare le operazioni di installazione e collaudo del sistema

Possibilità di impostare il numero di cicli a seguito dei quali far scattare la segnalazione di richiesta manutenzione sull’impianto

Consente di inserire un codice di protezione della programmazione della centrale impedendo l’accesso ai menù e la modifica dei parametri

Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)

Predisposizione per la gestione della centrale di comando attraverso l’app BeUP e accessorio pro.UP che, ricreando il menù della centrale, consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi.

512 trasmettitori memorizzabili all’interno della ricevente

Identifica i motori o le centrali di comando con valori di assorbimento in stand-by ≤ 0,8 W.

CP.SAM

APPLICAZIONE

2 attuatori per cancelli a battente serie SAM

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

24 Vdc / 5,5 A + 5,5 A

ASSORBIMENTO IN STAND-BY

0,8 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 512 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi encoder separati per ogni motore | Ingressi apre, chiude, passo-passo, pedonale e stop | Ingresso per fotocellula attiva in apertura-chiusura e fotocellula attiva solo in chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita per elettroserratura 12/24 Vdc | Due uscite configurabili come spia segnalazione cancello aperto, luce di cortesia, luce di zona, secondo canale radio, test fotocellule, lampeggiante, contatto di allarme | Autoset parametri di funzionamento | Regolazione elettronica della coppia separata per ogni motore| Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Rallentamenti regolabili separatamente per ogni motore | Possibilità di funzionamento ad encoder o a tempo (gestito tramite encoder virtuale) anche in maniera indipendente tra i due motori | ESA+ integrato per risparmio energetico | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso e programmazione | Avviso manutenzione | Caricabatterie integrato, compatibile con 2 batterie 12V 1,2Ah

Schema Tecnico CP.SAM
Schema Morsetti CP.SAM
