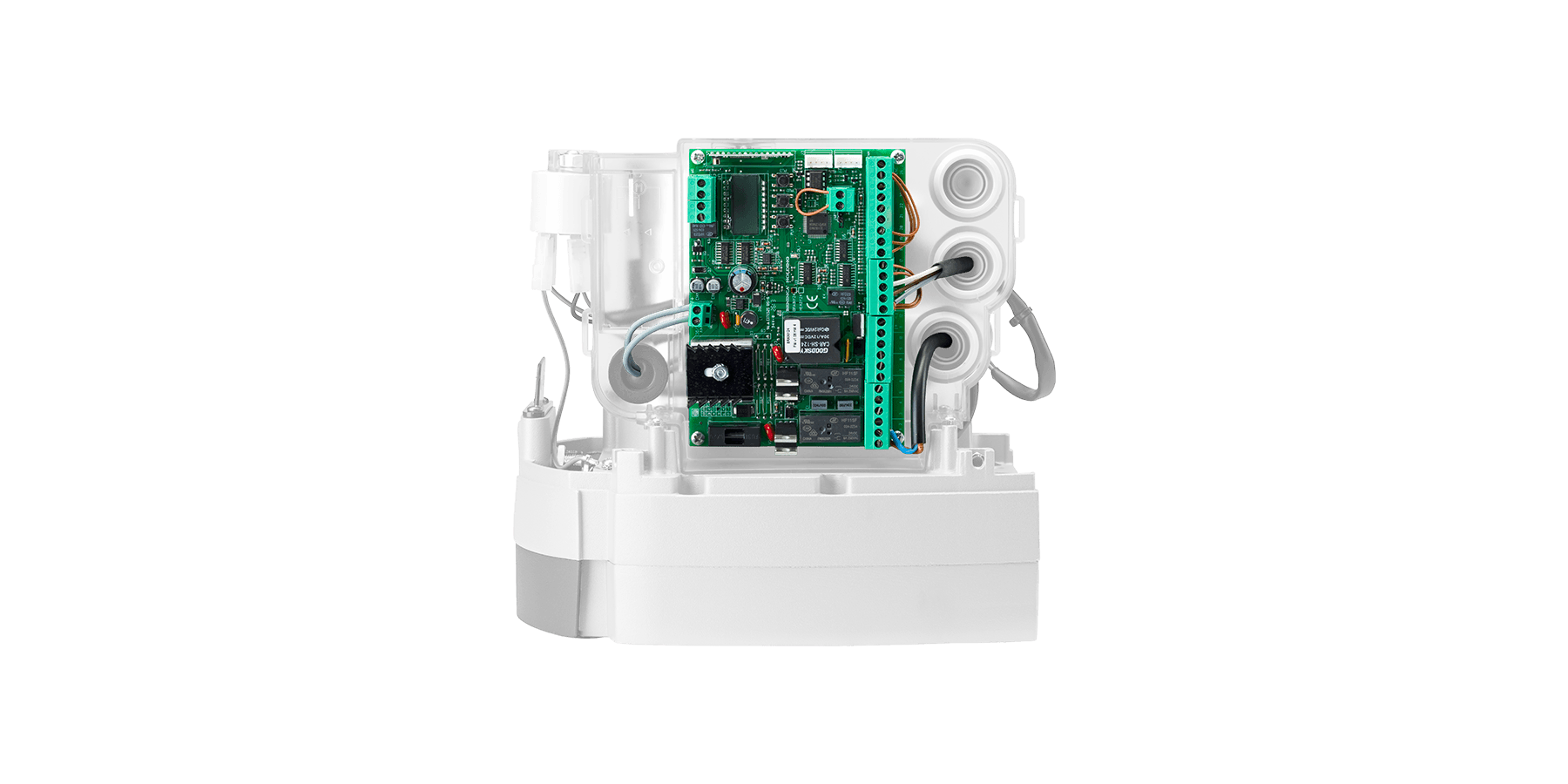

Motoriduttore MBE24

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati
MBE24 | Automatismi per cancelli ad ante battenti | Automatismi Benincà
Scarica Istruzioni

24 Vdc

Fino a 2,5 m per anta

64 trasmettitori memorizzabili all’interno della ricevente

MBE24

PRODOTTO IN FASE DI DISMISSIONE

24 Vdc | uso intensivo

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati | Ingombri ridotti, adatto a cancelli con colonne di grandi dimensioni | Meccanica in acciaio temprato per garantire robustezza e solidità | Funzionamento garantito anche in mancanza di energia elettrica tramite batterie | Sistema antischiacciamento con rilevazione amperometrica | Dotato di finecorsa in apertura e chiusura | Possibilità sblocco a filo regolabile che consente l’apertura dall’esterno in caso di mancanza di energia elettrica

Braccio non incluso

MBE24 1x

MBE24

Motoriduttore irreversibile 24 Vdc per uso intensivo con centrale e ricevitore incorporati

MB24 1x

MB24

Motoriduttore irreversibile 24 Vdc per uso intensivo

BA 2x

BA

Braccio articolato

PUPILLA.T 1x

PUPILLA.T

Coppia di fotocellule orientabili in tre posizioni, alimentazione 14÷30 Vac / 12÷30 Vdc | Possibilità di montaggio ravvicinato di 2 coppie senza sincronizzazione

LAMPY 1x

LAMPY

Lampeggiante 12 ÷ 255 Vac / 14 ÷ 255 Vdc con antenna integrata

TO.GO2VA 1x

TO.GO2VA

Trasmettitore 2 canali, 433,92 MHz, con codifica Advanced Rolling Code e Rolling Code

Alimentazione di rete 230 Vac (50-60Hz)
Alimentazione motore 24 Vdc
Corrente massima assorbita 0,76 A
Coppia 180 Nm
Tempo d’apertura 10”
Ciclo di lavoro uso intensivo
Indice di protezione IP44
Centrale incorporata
Encoder
Temperatura di funzionamento -20°C /+50°C
Lubrificazione GRASSO
Lunghezza max anta 2,5 m
Peso 10,7 kg
N. pezzi per pallet 39
Peso kit 25,4 kg
N. kit per pallet 12

CP.MBY24

APPLICAZIONE

1 o 2 attuatori per cancelli a battente serie MBE24

ALIMENTAZIONE CENTRALE

230 Vac – 50/60 Hz

ALIMENTAZIONE MOTORI

24 Vdc / 5 A + 5 A

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e 3 codifiche radio (Advanced Rolling Code, Rolling Code, Codice Fisso) | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi finecorsa separati per ogni motore | Ingressi stop, passo-passo, apre, chiude, e pedonale | Ingressi separati per fotocellula attiva in apertura-chiusura e fotocellula attiva solo in chiusura | Ingresso per bordo sensibile N.C o 8K2 | Uscita per elettroserratura 12 Vdc | Uscita configurabile come spia segnalazione cancello aperto o test fotocellule | Uscita configurabile come secondo canale radio o luce di servizio | Autoset parametri di funzionamento | Regolazione elettronica delle coppia separata per ogni motore | Sicurezza antischiacciamento con rilevazione amperometrica | Rallentamenti regolabili separatamente per ogni motore | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso programmazione | Avviso manutenzione

Schema Tecnico MBE24
Schema Morsetti MBE24
