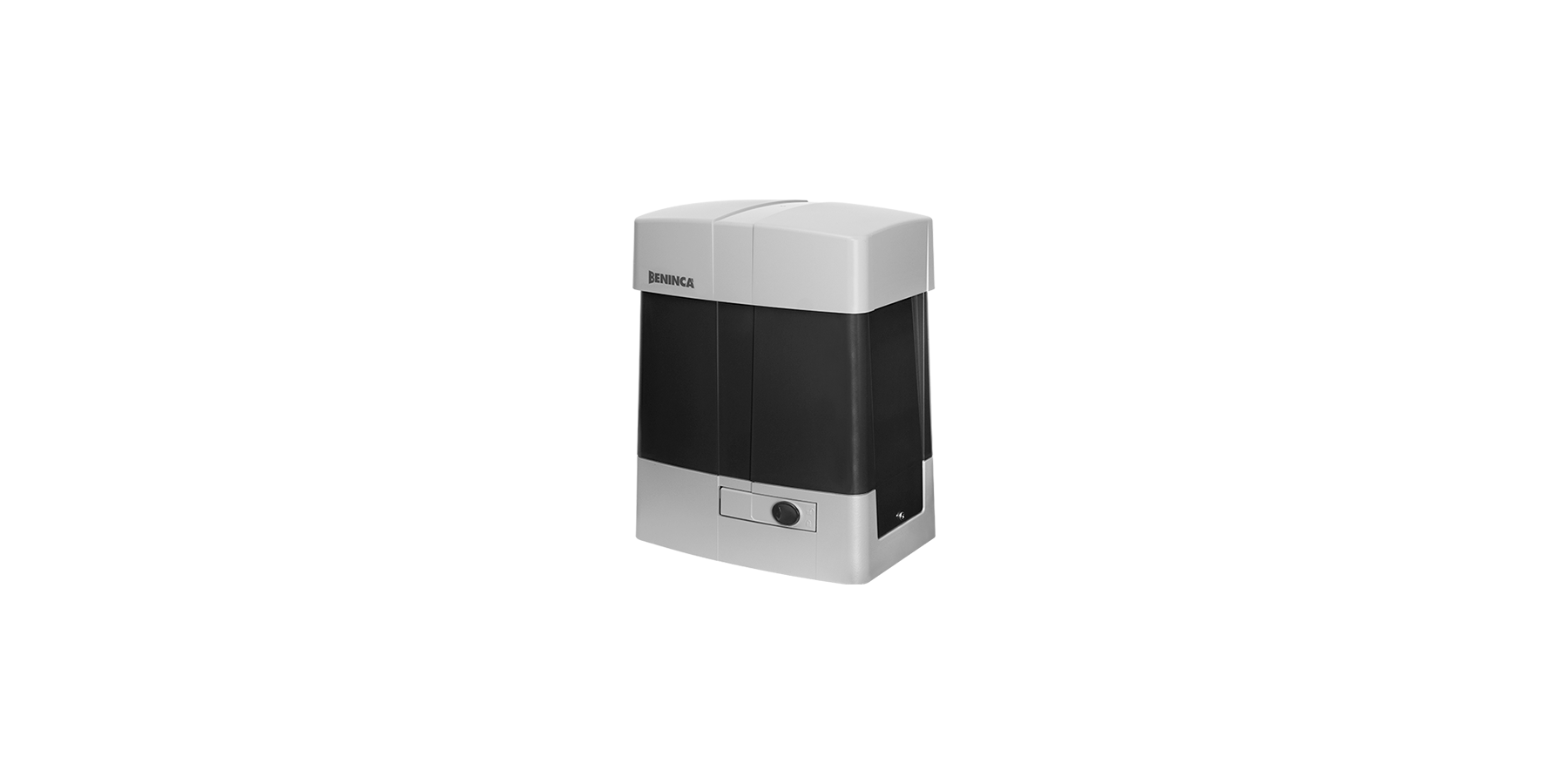

Motoriduttore BULL HE REVERSE

Motoriduttore 230 Vac per uso molto intensivo, con centrale incorporata ed encoder
BULL HE REVERSE | Automatismi per cancelli scorrevoli | Automatismi Benincà
Scarica Istruzioni

Uso condominiale

Uso industriale

230 Vac

Fino a 1400 kg

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

64 trasmettitori memorizzabili all’interno della ricevente

BULL HE REVERSE

230 Vac | uso molto intensivo

Motoriduttore 230 Vac per uso molto intensivo, con centrale incorporata ed encoder | Autoventilato per una maggiore intensità d’uso | Reversibile con elettrofreno in apertura e chiusura, ideale per uso condominiale | Il dispositivo encoder garantisce massima sicurezza e precisione delle fasi di movimentazione del cancello | Carter di protezione anti-vandalo in acciaio (opzionale)

Piastra di fondazione con tirafondi inclusa. Staffaggio motore ed a pavimento 269x106 mm n.4 Ø 12 mm

Alimentazione di rete 230 Vac (50-60Hz)
Alimentazione motore 230 Vac
Corrente massima assorbita 3 A
Spinta massima 550 N
Velocità d’apertura 13,5 m/min
Ciclo di lavoro 80%
Indice di protezione IP44
Centrale incorporata
Ricevitore integrato
Encoder
Encoder virtuale
Finecorsa magnetici
Pignone per cremagliera M4 Z18
Temperatura di funzionamento -20°C /+50°C
Lubrificazione GRASSO
Peso massimo cancello 1400 kg
Peso 21,4 kg
N. pezzi per pallet 20

CP.BULL-REV

APPLICAZIONE

1 attuatore per scorrevole serie BULL HE

ALIMENTAZIONE CENTRALE

230 Vac - 50/60 Hz

ALIMENTAZIONE MOTORI

230 Vac / 1000 W

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 64 codici e 3 codifiche radio (Advanced Rolling Code, Rolling Code, Codice Fisso) | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingresso encoder per rilevamento ostacoli | Ingresso finecorsa motore | Ingressi stop, apre, chiude, pedonale e passo-passo | Ingresso fotocellula (PHOT O) programmabile attivo sia in apertura che chiusura o attivo solo in chiusura | Ingresso fotocellula (PHOT C) attivo sia in apertura che chiusura | Ingresso per bordo sensibile N.C. o 8K2 | Uscita configurabile come spia segnalazione cancello aperto, secondo canale radio o luce di cortesia | Uscita per collegamento lampeggiante | Autoset parametri di funzionamento | Regolazione elettronica della coppia motore | Rallentamenti regolabili | Frenatura elettronica garantisce un arresto di precisione anche con porte pesanti | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero di manovre | Password di accesso programmazione | Avviso manutenzione

Schema Tecnico BULL HE REVERSE
Schema Morsetti BULL HE REVERSE
