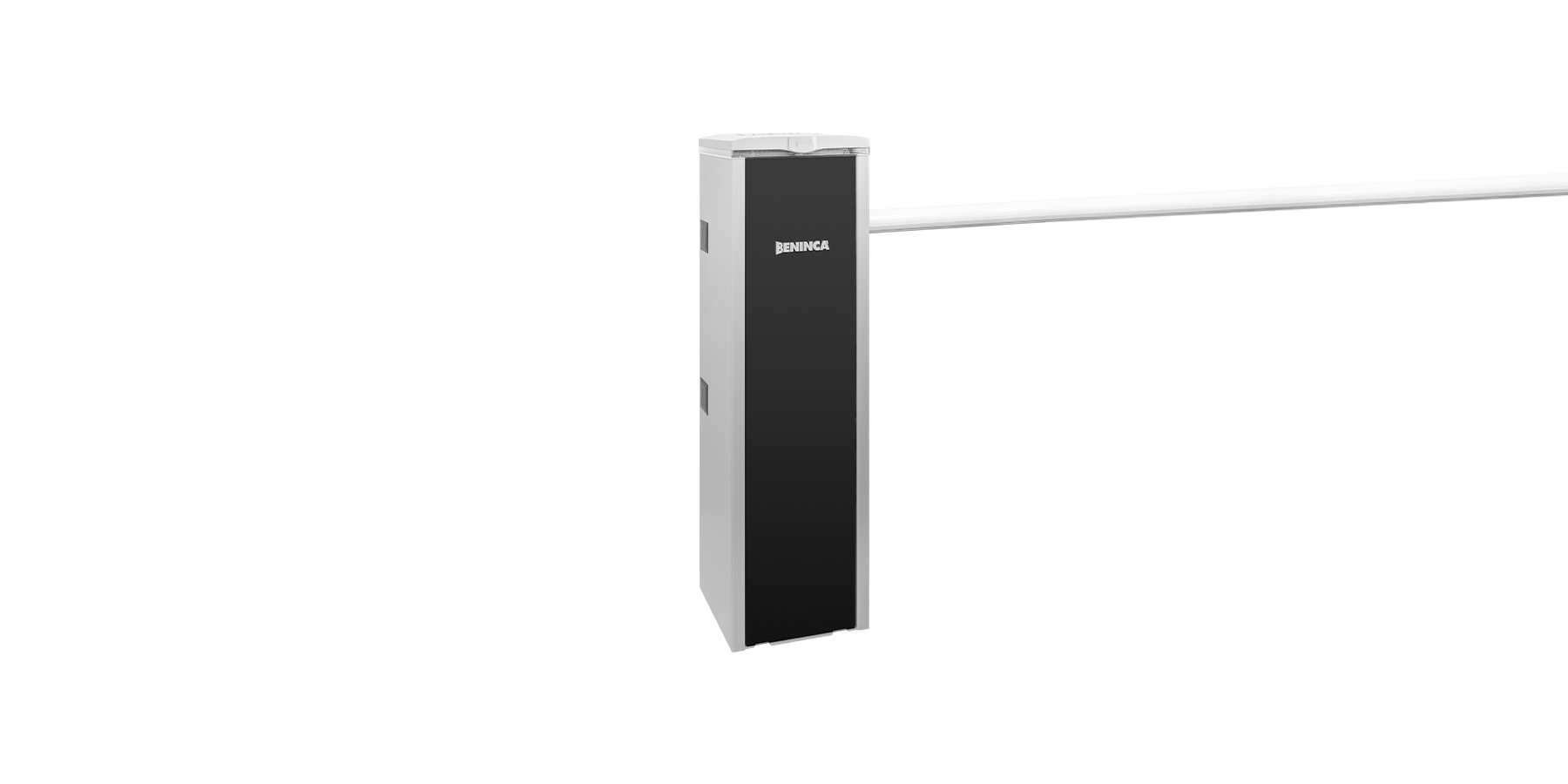

DIVA.3

Barriera brushless 24 Vdc per uso continuo con centrale, encoder e carica batterie integrati

24 Vdc

Per passaggi fino a 3,0 m

Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione

Sistema intelligente di controllo della potenza che consente di acquisire dati dinamici attraverso un calcolo puntuale della coppia. STC System permette di individuare eventuali punti critici regolando la coppia in funzione dell’andamento misurato e delle reali necessità

Motori dotati di lubrificazione a olio a garanzia della massima durata del riduttore e agli alti rendimenti

Ricevente 433,92 MHz dotata di codifica esclusiva Advanced Rolling Code (ARC)

Predisposizione per collegamento con sistemi domotici KNX attraverso il collegamento della scheda X.BE (opzionale)

Possibilità di gestione della centrale di comando attraverso l'app BeUP che ricreando il menù della centrale consente di regolare parametri, logiche, leggere messaggi di errore e aggiornare il firmware. È possibile effettuare diagnostica da remoto, verificare lo stato del cancello e inviare comandi

512 trasmettitori memorizzabili all’interno della ricevente

DIVA.3

24 Vdc | uso continuo

Barriera brushless 24 Vdc per uso continuo con centrale, encoder e carica batterie integrati | Alimentatore switching 115/230 Vac 50/60 Hz che consente consumi ridotti e lunga vita dell’attuatore | Motore elettrico con tecnologia brushless che garantisce massime prestazioni, affidabilità, fluidità di manovra oltre che una vita utile dell’attuatore molto elevata rappresentando la soluzione ideale in contesti con utilizzi particolarmente intensivi (Mean Cycles Between Failures = 5 milioni di manovre) | Riduzione metallica in bagno d’olio e ingranaggio in lega di bronzo che consente di minimizzare l’usura e aumentare la resistenza alla corrosione | Il coperchio superiore consente un accesso rapido alla centrale di comando ed è caratterizzato dall’apertura con serratura a chiave personalizzata e da cerniere che agevolano le operazioni di cablaggio e installazione | Luci a LED RGB integrate nel coperchio e nell’asta con possibilità di funzionamento come lampeggiante, luce di presenza con colore fisso, impostabile in base al cablaggio. Tramite accessorio DIVA.TL è possibile impostare la regolazione cromatica delle luci in funzione della posizione dell’asta (funzione semaforo) | Sistemi di illuminazione e diffusione della luce, sia del coperchio che dell’asta, studiati per garantire la massima visibilità in ogni direzione e con funzione segnapassi sotto all’asta stessa | Massime prestazioni e velocità (apertura 0,9 s, rallentamenti esclusi) | Predisposta per la connessione dell’accessorio X.BE per l’integrazione di impianti domotici KNX e per la programmazione tramite app BeUP e interfaccia PRO.UP

Piastra di fondazione non inclusa

Alimentazione di rete 115 Vac / 230 Vac (50-60 Hz)
Alimentazione motore 24 Vdc BRUSHLESS 3PH
Corrente massima assorbita 1,5 A
Assorbimento in stand-by ≤ 6 W
Tempo d’apertura 0,9” (rallentamenti esclusi)
Ciclo di lavoro uso continuo
Indice di protezione IP44 (centrale IP54)
Centrale incorporata
Ricevitore integrato
Encoder
Temperatura di funzionamento -20°C /+50°C
Lubrificazione OLIO
Larghezza passaggio 3,0 m
Peso 49 kg
N. pezzi per pallet 9

CP.DIVA

APPLICAZIONE

1 barriera stradale brushless serie DIVA

ALIMENTAZIONE CENTRALE

115 o 230 Vac (selezionabile) 50/60Hz

ALIMENTAZIONE MOTORI

24 Vdc brushless trifase

FUNZIONI PRINCIPALI

Display LCD integrato | Ricevitore radio integrato 433,92 MHz 512 codici e codifica radio ARC | Morsettiere estraibili | Logica di funzionamento automatica, semiautomatica e uomo presente | Ingressi passo passo, stop, fotocellula, apre, chiude | Uscite configurabili come spia segnalazione barriera aperta, secondo canale radio, luci asta, luce di cortesia, alimentazione fotocellule verificate, spia manutenzione, contatto chiuso a barriera aperta o chiusa | Autoset parametri di funzionamento | Regolazione elettronica della coppia con calcolo automatico per ogni punto della corsa (STC SYSTEM) | Regolazioni elettroniche separate delle velocità di apertura e chiusura | Sicurezza antischiacciamento con rilevazione amperometrica e gestione encoder | Rallentamenti elettronici in apertura e chiusura | Predisposizione per funzionamento barriere contrapposte tramite schedina di sincronizzazione SIS (opzionale) | Predisposizione per collegamento KNX tramite schedina X.BE (opzionale) | Predisposta per la gestione, configurazione, diagnostica ed aggiornamento firmware attraverso l’app BeUP, tramite accessorio PRO.UP | Possibilità di configurazione parametri e gestione radiocomandi con sistema Advantouch | Numero manovre | Password di accesso e programmazione | Avviso manutenzione | Caricabatterie integrato compatibile con batterie mod. DA.BT2 / DA.BT6

Schema Tecnico DIVA.3
Schema Morsetti DIVA.3
